ZW3D Part Clearance Check ตรวจสอบการชน ลดข้อผิดพลาดก่อนผลิต

ในงานออกแบบเครื่องจักรหรือชิ้นส่วน 3D การตรวจสอบความถูกต้องของการประกอบ (Assembly Validation) เป็นขั้นตอนที่ไม่ควรมองข้าม หากมีการชนกันของชิ้นงาน (Interference) หรือช่องว่าง (Gap) ที่ผิดพลาด อาจส่งผลต่อการใช้งานจริง ต้นทุน และเวลาในการแก้ไขภายหลัง ฟีเจอร์ Part Clearance Check ใน ZW3D ถูกออกแบบมาเพื่อช่วยตรวจสอบจุดเหล่านี้อย่างรวดเร็วและแม่นยำ

บทความนี้จะอธิบายการใช้งาน Part Clearance Check แบบเข้าใจง่าย พร้อมแนวคิดการนำไปใช้จริงในงานออกแบบ

ZW3D Part Clearance Check คืออะไร

เครื่องมือสำหรับตรวจสอบระยะห่างระหว่างชิ้นส่วน (Clearance) ภายใน Assembly โดยสามารถระบุได้ว่า:

1. มีชิ้นส่วนใด “ชนกัน” หรือไม่

2. มีช่องว่าง (Gap) ที่เล็กเกินไปหรือไม่

3. ระยะห่างระหว่างชิ้นงานเป็นไปตามที่กำหนดหรือไม่

ฟีเจอร์นี้อยู่ในเมนู Inquiry และใช้สำหรับตรวจสอบคุณภาพของแบบก่อนเข้าสู่ขั้นตอนการผลิตจริง

Admin, Xian Jin Trading

ทำไมต้องใช้คำสั่ง Part Clearance Check

ในงานออกแบบระดับมืออาชีพ การตรวจสอบด้วยสายตาเพียงอย่างเดียวไม่เพียงพอ โดยเฉพาะ Assembly ที่ซับซ้อน ฟีเจอร์นี้ช่วย :

1. ลดความผิดพลาดก่อนผลิต

2. ป้องกันการชนกันของชิ้นส่วน

3. วิเคราะห์ช่องว่างระดับไมครอน

4.เพิ่มความมั่นใจในแบบก่อนส่งต่อฝ่ายผลิต

ขั้นตอนการใช้งาน Part Clearance Check

1. เข้าใช้งานคำสั่ง

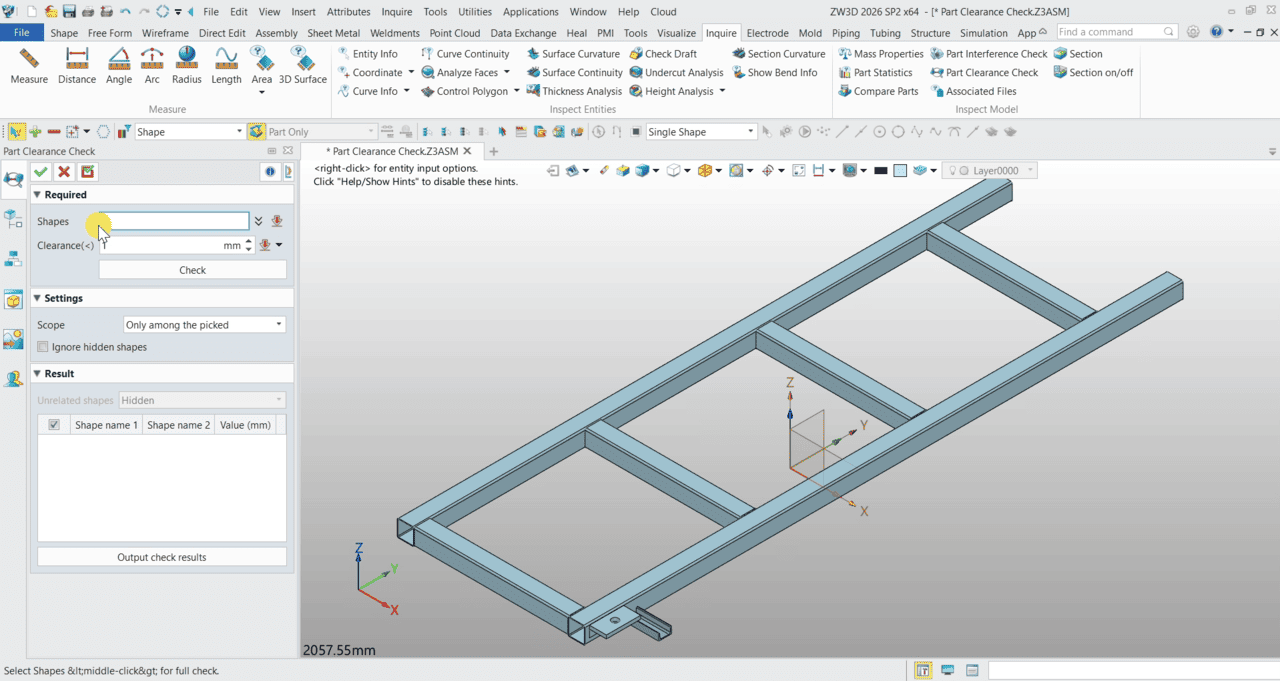

ไปที่เมนู Inquiry → Part Clearance Check เพื่อเริ่มต้นตรวจสอบ

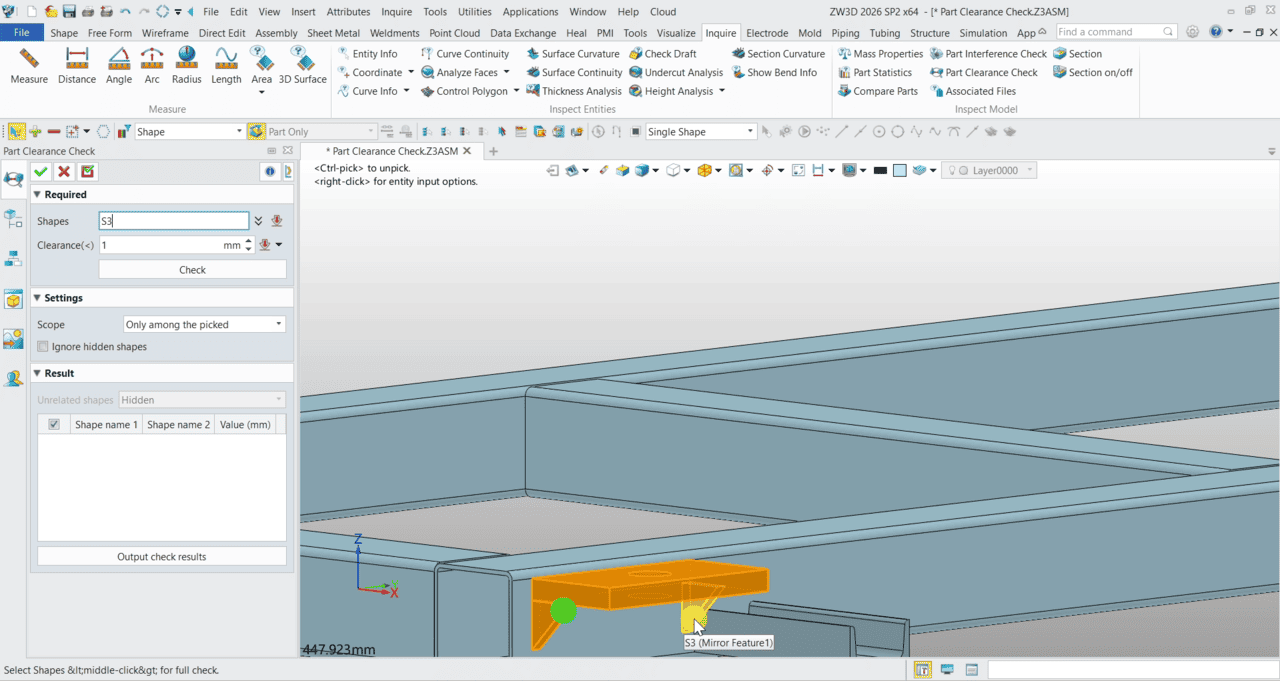

2. เลือกชิ้นส่วน (Shape)

เลือกชิ้นงานหรือ Assembly ที่ต้องการตรวจสอบ สามารถเลือกเฉพาะบางส่วนได้ เพื่อโฟกัสจุดสำคัญ

3. กำหนดค่า Clearance

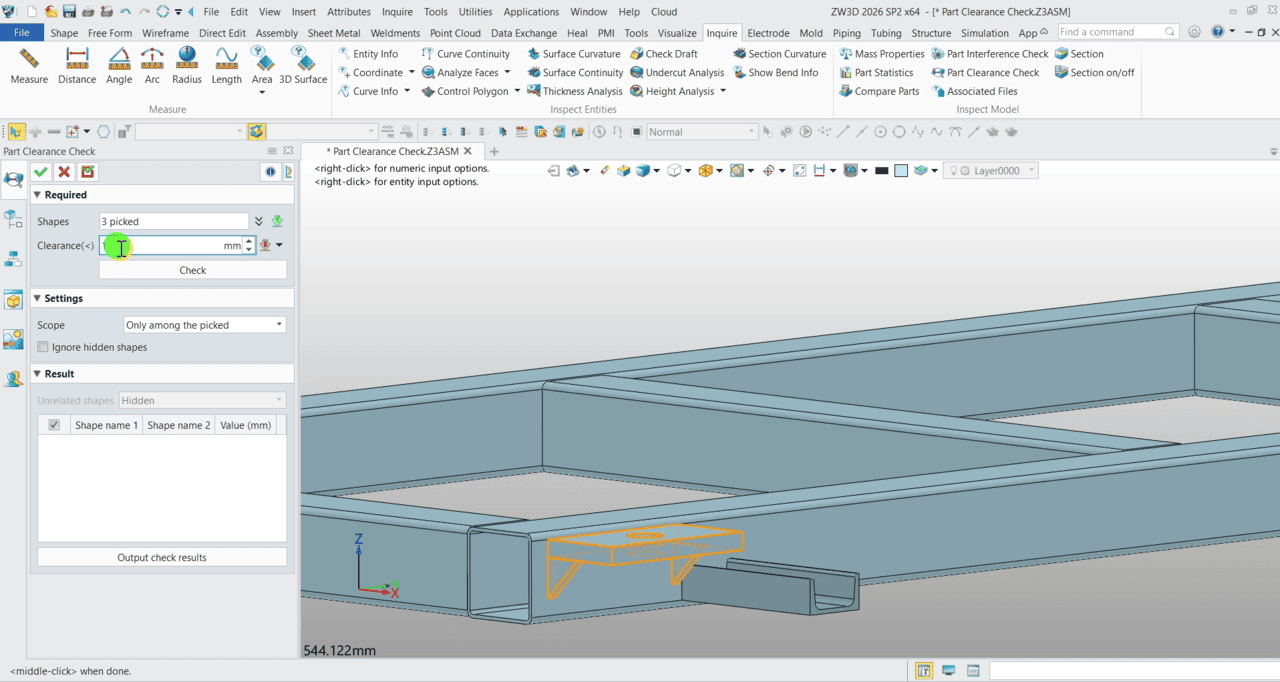

ในช่องกำหนดค่า ให้ใส่ค่าระยะ เช่น: >ใส่ค่า 1 mm → โปรแกรมจะค้นหาจุดที่มีระยะน้อยกว่า 1 mm > ใช้เพื่อกำหนด tolerance ที่ต้องการตรวจสอบ

4. ตั้งค่า Settings

ตัวเลือกสำคัญ : 1. Only Among the Picked Shapes ตรวจเฉพาะชิ้นส่วนที่เลือก | 2.With Other Shapes ตรวจรวมกับชิ้นส่วนอื่นใน Assembly | 3. Ignore Hidden Shapes ไม่รวมชิ้นส่วนที่ถูกซ่อน

การตั้งค่าเหล่านี้ช่วยให้ควบคุมขอบเขตการตรวจสอบได้แม่นยำขึ้น

การแสดงผล (Result)

เมื่อกดตรวจสอบ ระบบจะประมวลผลและแสดงข้อมูลในส่วน Resource

สิ่งที่สามารถดูได้ :

1. ตำแหน่งที่เกิด Gap หรือ Clearance ต่ำ

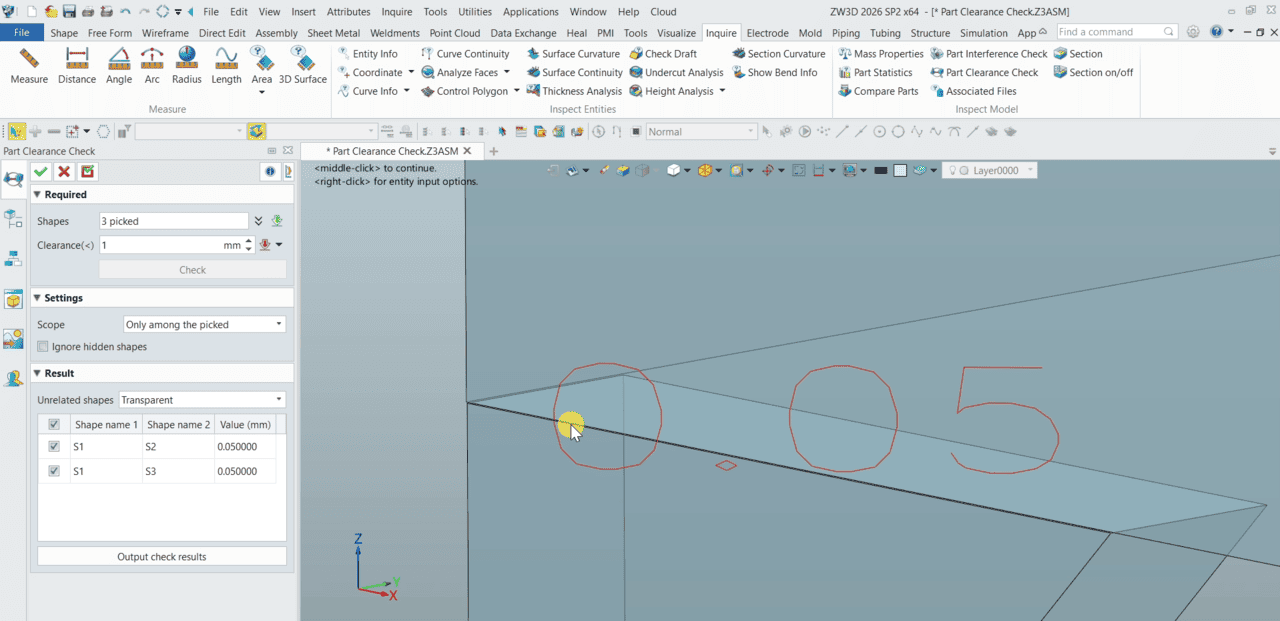

2. ค่า Distance เช่น 50 ไมครอน

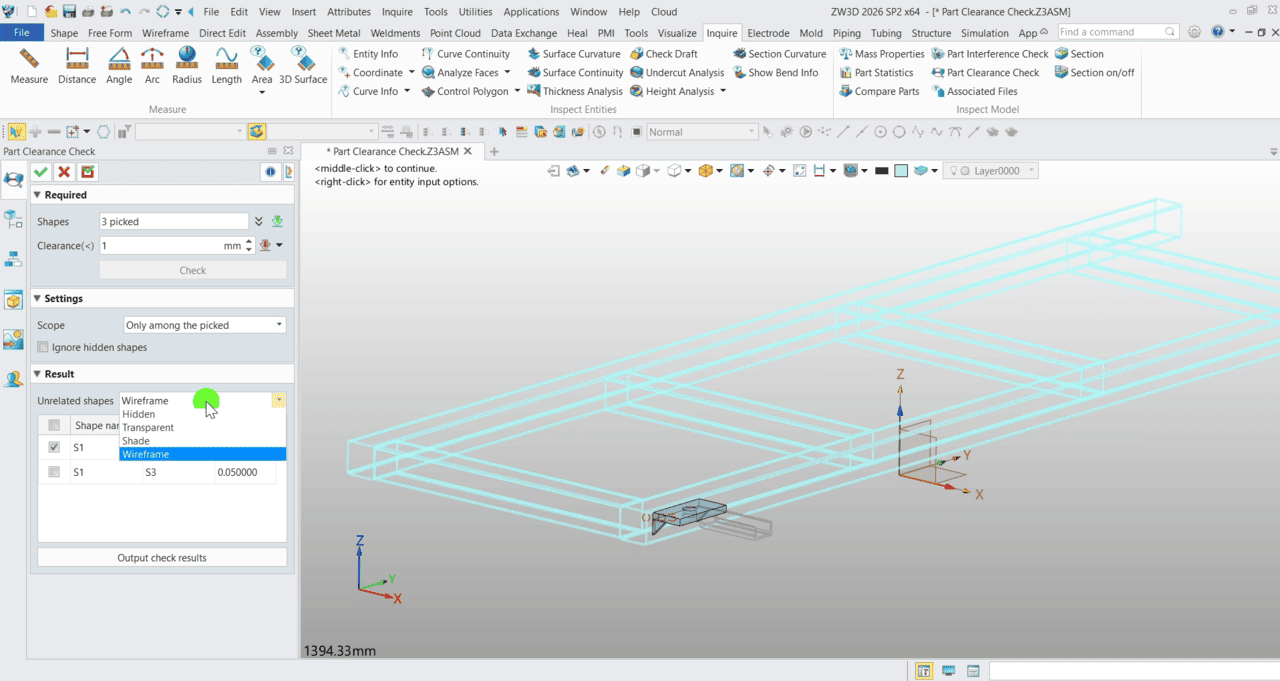

3. การแสดงผลแบบ: Transparent (โปร่งแสง), Wireframe, Solid

คุณสามารถซูมเข้าไปดูจุดปัญหาได้ทันที เพื่อวิเคราะห์รายละเอียดเชิงลึก

ข้อดีของ ZW3D Part Clearance Check

ลดข้อผิดพลาดก่อนเข้าสู่การผลิต

การตรวจสอบ Interference และ Clearance ล่วงหน้าช่วยป้องกันปัญหาชิ้นงานชนกันหรือประกอบไม่ได้จริง ลดการแก้ไขงานซ้ำ (Rework) และลดต้นทุนโดยรวม โดยเฉพาะในโปรเจกต์ที่มีหลายชิ้นส่วน การใช้เครื่องมือนี้ช่วยให้ตรวจสอบได้ครบก่อนส่งต่อไปยังฝ่ายผลิตหรือ CNC

ใช้งานง่าย ไม่ซับซ้อน

อินเทอร์เฟซของคำสั่งถูกออกแบบให้เข้าใจง่าย เลือกชิ้นงาน กำหนดค่า แล้วกดตรวจสอบได้ทันที ไม่ต้องตั้งค่าซับซ้อนหลายขั้นตอน ผู้ใช้งานสามารถเริ่มใช้งานได้รวดเร็ว แม้จะเป็นผู้เริ่มต้นในงาน Assembly ก็สามารถเรียนรู้และใช้งานได้ภายในเวลาไม่นาน

แสดงผลเข้าใจง่าย พร้อมภาพประกอบชัดเจน

ผลลัพธ์จะแสดงตำแหน่งที่เกิดปัญหาแบบ Visual ชัดเจน เช่น การไฮไลต์จุด Gap หรือจุดที่มีระยะต่ำกว่าที่กำหนด พร้อมตัวเลือกการแสดงผลแบบ Transparent, Solid หรือ Wireframe ทำให้สามารถวิเคราะห์ปัญหาได้ทันทีโดยไม่ต้องตีความข้อมูลซับซ้อน

ตรวจสอบได้ละเอียดระดับไมครอน

ฟีเจอร์ Part Clearance Check ใน ZW3D รองรับการวิเคราะห์ระยะห่างในระดับไมครอน ทำให้สามารถตรวจจับช่องว่างขนาดเล็กมากที่อาจมองไม่เห็นด้วยสายตา เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่น งานแม่พิมพ์หรือชิ้นส่วนที่ต้องประกอบแน่นพอดี (Precision Fit) ช่วยลดความเสี่ยงของปัญหาเมื่อเข้าสู่กระบวนการผลิตจริง

ปรับขอบเขตการตรวจสอบได้ยืดหยุ่น

สามารถเลือกตรวจเฉพาะชิ้นส่วนที่ต้องการ (Only Among Selected Shapes) หรือรวมทั้ง Assembly ได้ รวมถึงตัวเลือกในการละเว้นชิ้นส่วนที่ซ่อนอยู่ (Ignore Hidden Shapes) ช่วยให้ควบคุมขอบเขตการตรวจสอบได้ตรงตามโจทย์งานจริง

” Part Clearance Check ใน ZW3D เป็นเครื่องมือที่ช่วยตรวจจับการชนกันและช่องว่างในงาน Assembly ได้อย่างแม่นยำ ใช้งานง่าย แต่ให้ผลลัพธ์สำคัญต่อคุณภาพงาน เหมาะกับงานที่ต้องการความละเอียดสูง และช่วยลดข้อผิดพลาดก่อนเข้าสู่การผลิตได้อย่างมีประสิทธิภาพ “
