ZW3D Smart Fastener | การออกแบบงาน Assembly ในสาย CAD/3D Modeling มักต้องใช้เวลามากกับการใส่น็อต สกรู และแหวนรองทีละชิ้น ซึ่งเป็นขั้นตอนที่ซ้ำและกินเวลา หากต้องการลดขั้นตอนเหล่านี้ ฟีเจอร์ Smart Fastener ถือเป็นเครื่องมือที่ตอบโจทย์โดยตรง เพราะช่วยให้การประกอบชิ้นส่วนทำได้แบบอัตโนมัติ รวดเร็ว และลดความผิดพลาดได้อย่างมีนัยสำคัญ
ZW3D Smart Fastener คืออะไร
เป็นคำสั่งในชุด Assembly ของโปรแกรม ZW3D ที่ช่วยให้ผู้ใช้งานสามารถใส่น็อต สกรู และแหวนรองลงในโมเดลได้โดยอัตโนมัติ โดยระบบจะตรวจจับตำแหน่งรู (Hole) และระยะที่เกี่ยวข้องให้ทันที โดยไม่ต้องกำหนด Constraint เองทีละจุด
จุดเด่นของคำสั่งนี้คือ “ความอัจฉริยะ” ในการวิเคราะห์ชิ้นงาน และเลือกอุปกรณ์ยึด (Fastener) ให้เหมาะสมกับตำแหน่งที่ใช้งาน
จุดเด่นของ ZW3D Smart Fastener
วิธีใช้งาน Smart Fastener เบื้องต้น
การใช้งานคำสั่ง Smart Fastener สามารถทำได้ตามขั้นตอนดังนี้ :

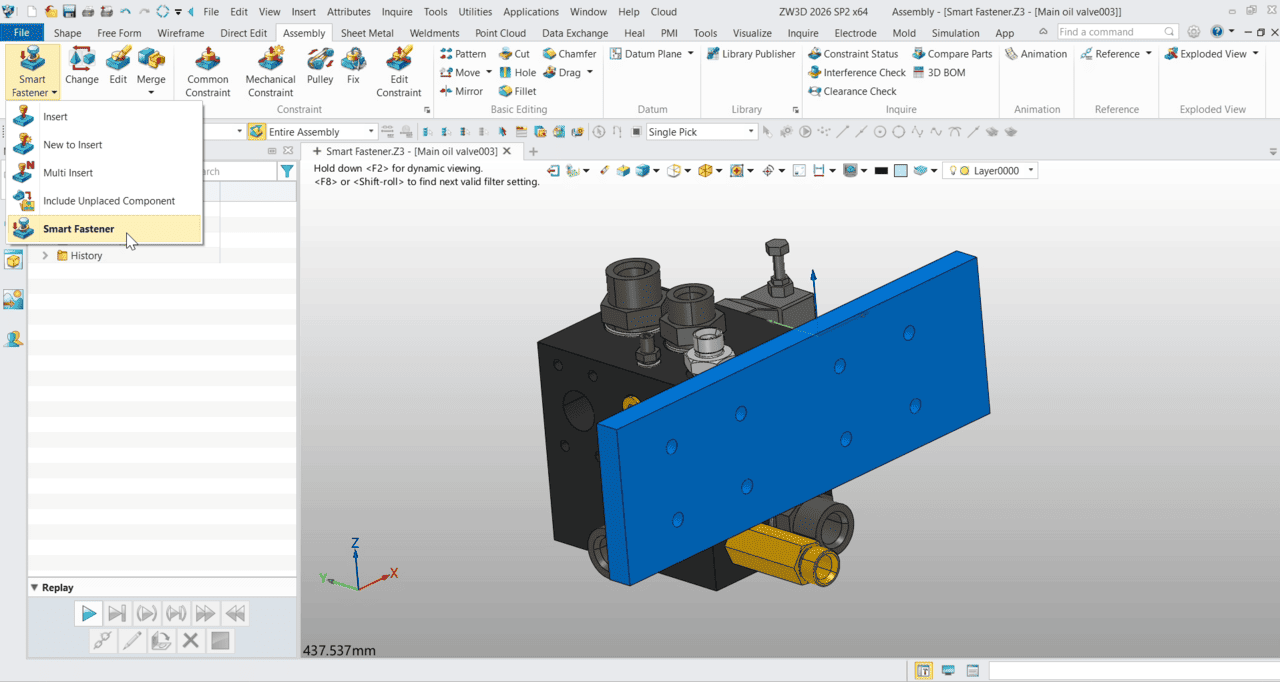

ไปที่เมนู Assembly และเลือกคำสั่ง Smart Fastener

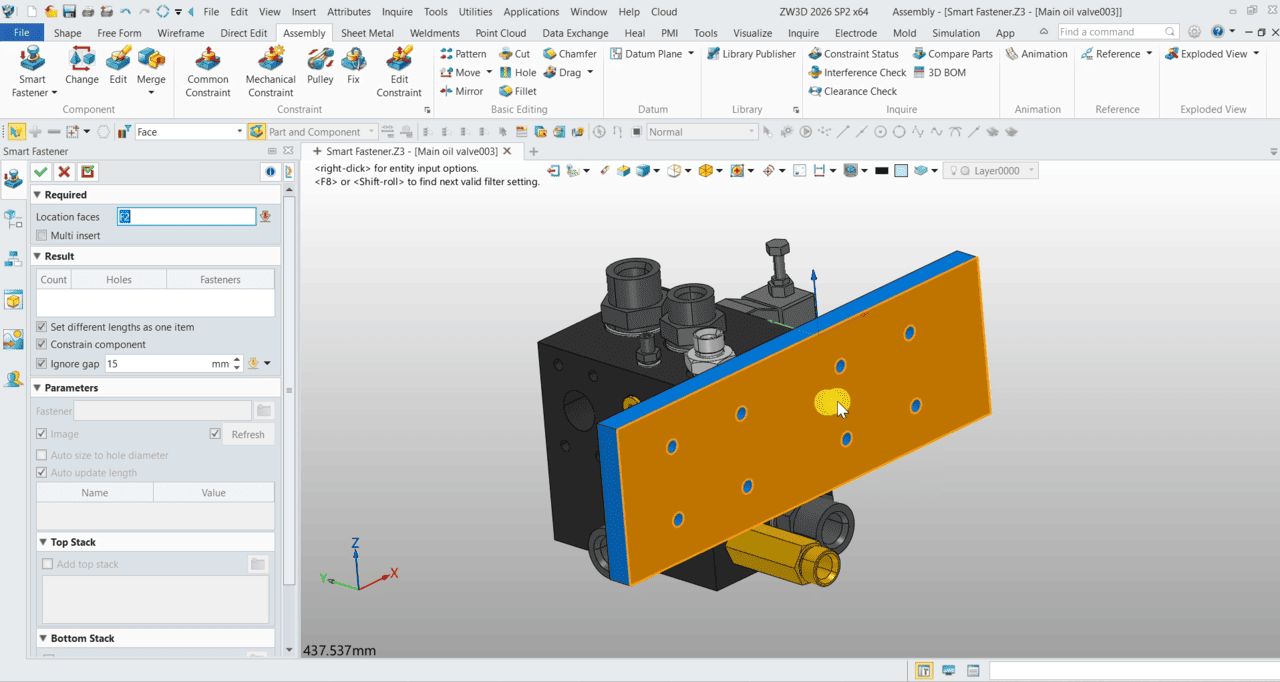

ผู้ใช้งานสามารถเลือกผิวของชิ้นงานที่ต้องการติดตั้ง Fastener ได้โดยตรง เช่น ผิวด้านหน้าของชิ้นงาน

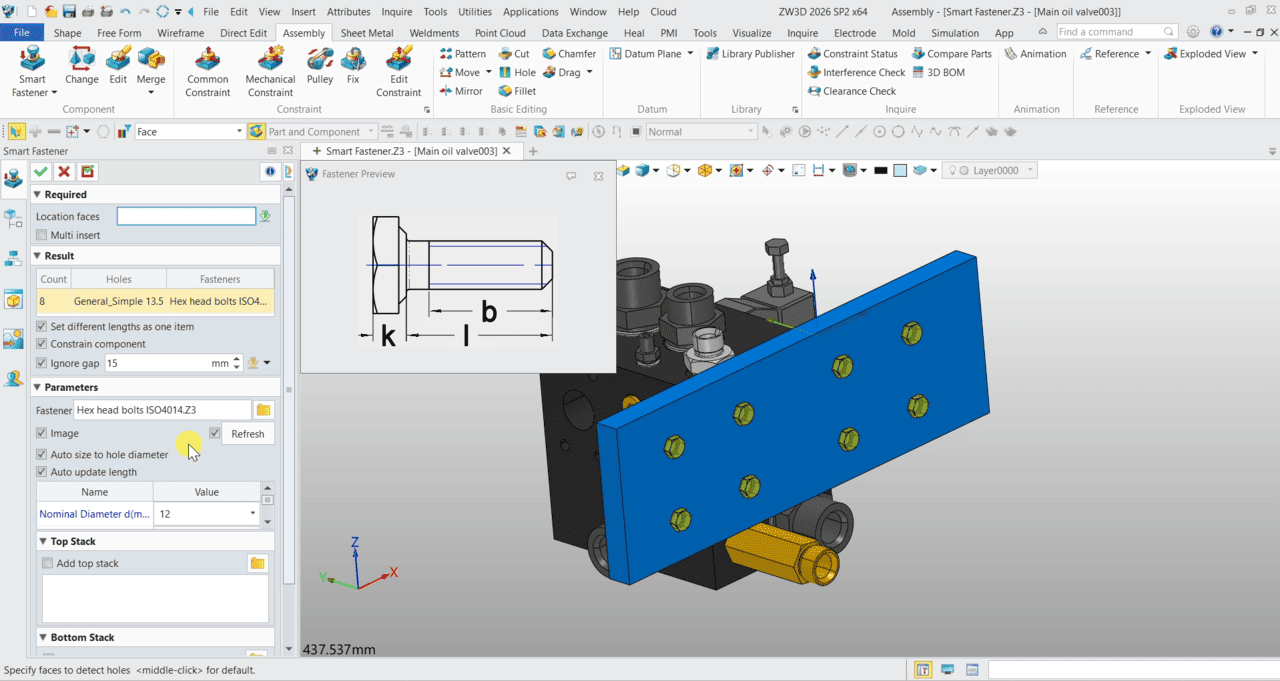

ระบบจะแสดงรายละเอียดของ Fastener เช่น: ขนาด, ระยะ, ประเภทของน็อต ช่วยให้ตรวจสอบความถูกต้องก่อนยืนยัน
การปรับแต่งพารามิเตอร์ใน Smart Fastener
อีกหนึ่งจุดแข็งของ Smart Fastener คือความยืดหยุ่นในการปรับแต่ง
1. ปรับขนาดหัวน็อต ผู้ใช้งานสามารถแก้ไขขนาดหัวน็อตได้ เช่น เปลี่ยนขนาดเป็น 12 mm หรือค่าที่ต้องการ
2. เปลี่ยนประเภท Fastener สามารถเลือกประเภทของน็อตหรือสกรูได้จากมาตรฐาน เช่น : ISO Standard, ZW Standard

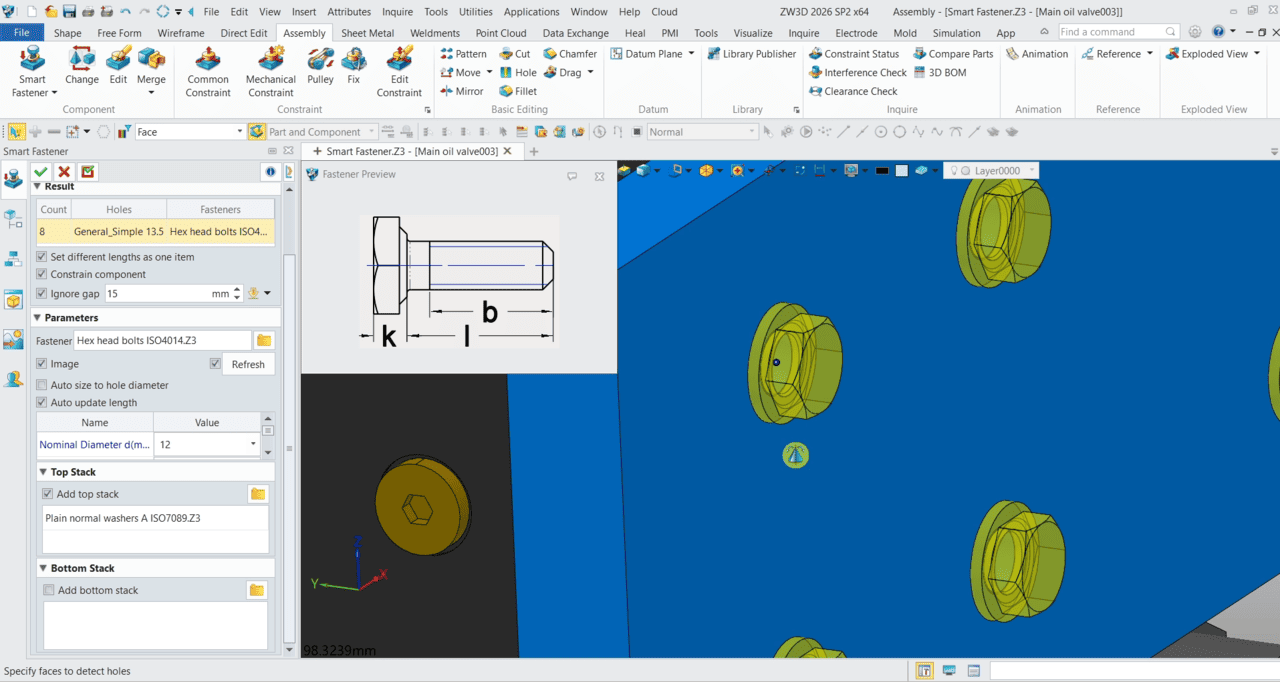

3. เพิ่ม/ลดจำนวนชิ้นส่วน สามารถเพิ่มแหวนรอง, เพิ่มน็อตด้านล่าง (Bottom Stack), ลบชิ้นส่วนที่ไม่ต้องการ ได้อย่างง่ายดาย
ประโยชน์ของ Smart Fastener ในงานจริง
” Smart Fastener เป็นเครื่องมือที่ช่วยให้การทำงาน Assembly มีประสิทธิภาพมากขึ้นอย่างชัดเจน ด้วยความสามารถในการตรวจจับรูอัตโนมัติ ใส่น็อตและแหวนรองได้ทันที พร้อมปรับแต่งได้ตามต้องการ “
