Visibility Control การควบคุมการแสดงผลในซอฟต์แวร์ CAD/CAM อย่าง ZW3D เป็นเครื่องมือสำคัญที่จะช่วยให้นักออกแบบและวิศวกรสามารถทำงานกับโมเดลที่ซับซ้อนได้อย่างสะดวกยิ่งขึ้น โดยสามารถซ่อนหรือแสดงองค์ประกอบบางอย่างของโมเดลเพื่อให้มองเห็นเฉพาะสิ่งที่ต้องการได้ง่ายขึ้น บทความนี้จะพาคุณไปเรียนรู้การใช้งานฟีเจอร์ที่เกี่ยวข้องกับ Visibility Control ใน ZW3D อย่างละเอียด ตั้งแต่คำสั่ง Blank, Unblank, การจัดการเลเยอร์, การใช้ Visibility Manager, ไปจนถึงการสลับการมองเห็นด้วยคำสั่ง Swap Entity Visibility
ความสำคัญของ Visibility Control
ในงาน CAD 3D ที่ซับซ้อน โดยเฉพาะใน ZW3D การมีเครื่องมือที่ช่วยควบคุมการมองเห็น (Visibility Control) ของชิ้นส่วนหรือคุณลักษณะบางอย่างจะช่วยเพิ่มประสิทธิภาพในการทำงานอย่างมหาศาล ไม่ว่าจะเป็นการซ่อนชิ้นส่วนเพื่อดูโครงสร้างภายใน หรือการซ่อนข้อมูลที่ไม่ต้องการ เช่น ข้อความหรือเส้นบอกขนาด (PMI)

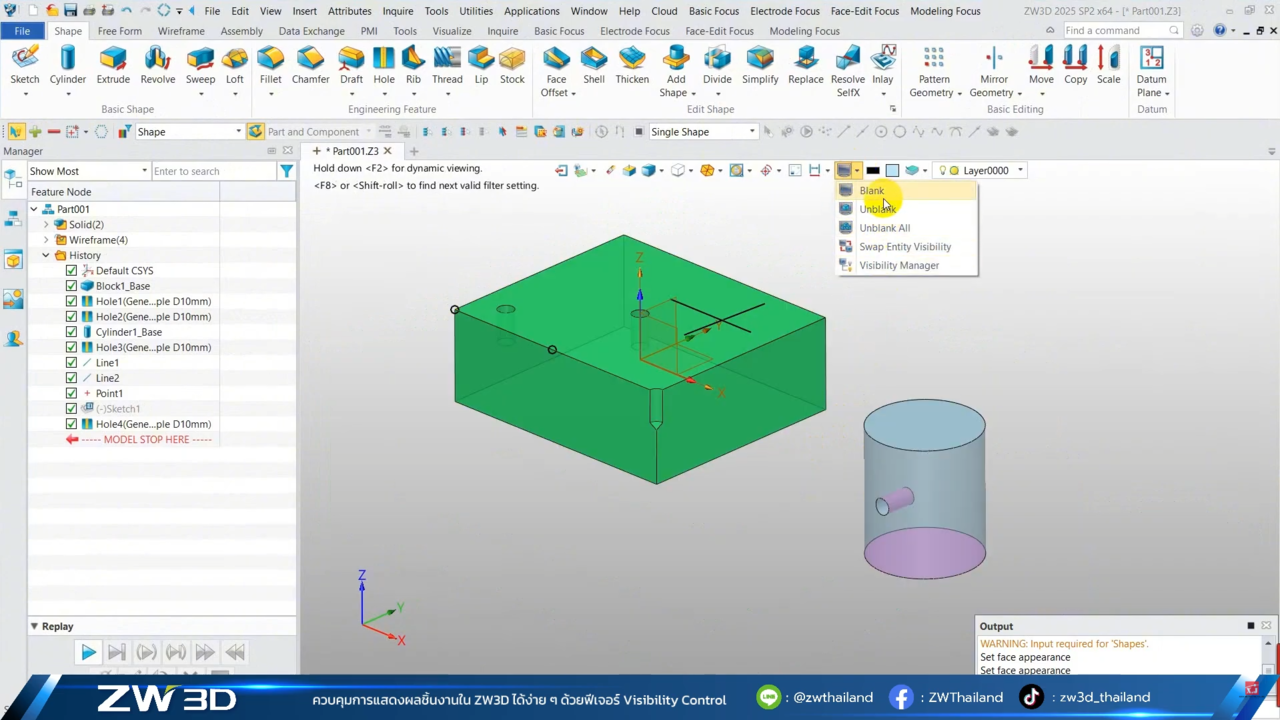

คำสั่ง Blank เลือกแล้วซ่อน (Select and Blank)
คำสั่ง Blank ใน ZW3D คือการซ่อนวัตถุหรือองค์ประกอบที่เลือกไว้ออกจากหน้าจอ โดยไม่ลบหรือทำลายโมเดลจริง
วิธีใช้คำสั่ง blank
1 : ไปที่แถบ Edit หรือคลิกขวาบนวัตถุที่ต้องการ
2 : เลือก Blank
3 : วัตถุจะถูกซ่อนไม่ให้แสดงในพื้นที่ทำงาน
ประโยชน์ของ Blank
1. ลดความซับซ้อนในหน้าจอ
2. ช่วยให้โฟกัสเฉพาะชิ้นส่วนที่กำลังทำงานอยู่
3.ป้องกันการคลิกเลือกผิดชิ้นส่วน

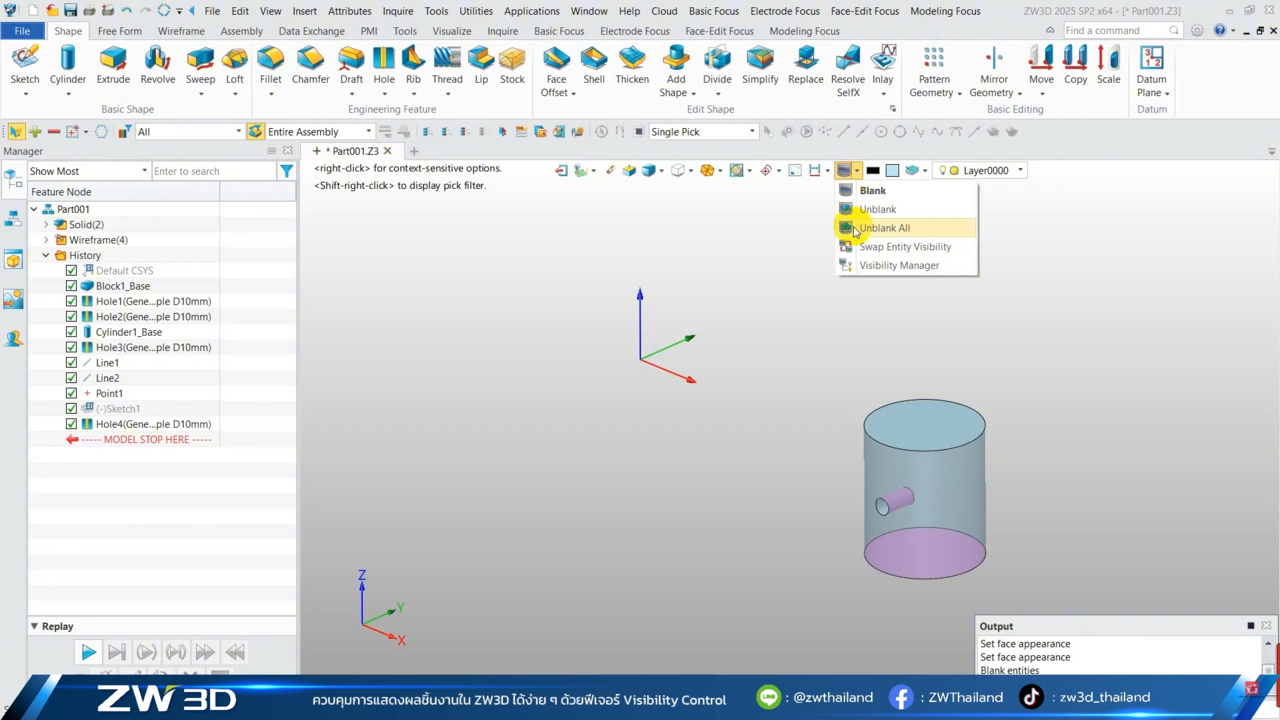

คำสั่ง Unblank แสดงวัตถุที่ซ่อนไว้
คำสั่ง Unblank มีไว้สำหรับแสดงวัตถุหรือองค์ประกอบที่ถูกซ่อนด้วย Blank กลับมาอีกครั้ง
วิธีใช้คำสั่ง Unblank
-
1. ไปที่ Edit > Unblank
-
2. เลือกวัตถุที่ต้องการให้แสดงกลับมา
-
3. คลิกยืนยัน วัตถุที่เลือกจะปรากฏอีกครั้ง
ประโยชน์
-
• เรียกคืนวัตถุที่ซ่อนไว้ได้อย่างง่ายดาย
-
• ช่วยให้การจัดการโมเดลมีความยืดหยุ่นมากขึ้น

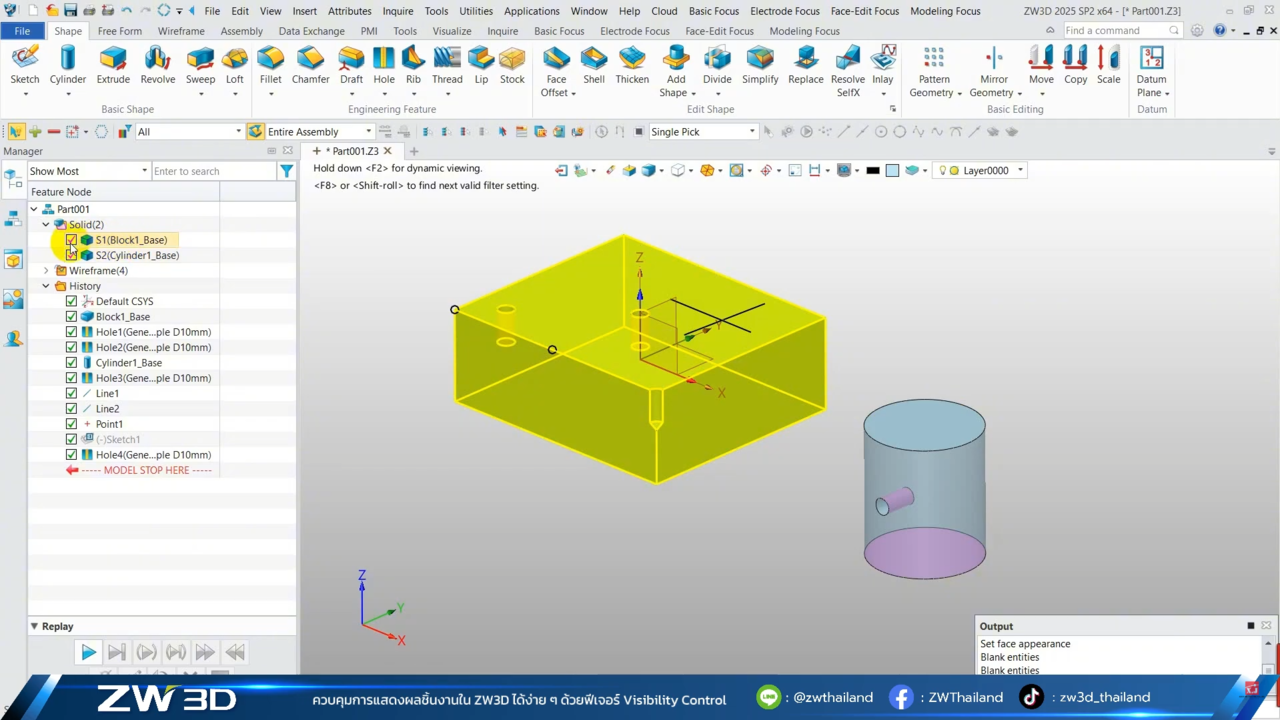

การซ่อนเลเยอร์โดยการกดติ๊กถูกออกใน Manager
ใน ZW3D คุณสามารถจัดการการแสดงผลของชิ้นส่วนหรือวัตถุต่าง ๆ ได้โดยการใช้ Manager Panel ด้านซ้าย
ขั้นตอน
1. เปิดแท็บ Manager
2. คลิกที่ Layer
3.จะเห็นรายการเลเยอร์ทั้งหมด
4. เอาติ๊กถูก (✔️) ออกจากเลเยอร์ที่ไม่ต้องการให้แสดง
5. องค์ประกอบที่อยู่ในเลเยอร์นั้นจะถูกซ่อนทันที
เหมาะสำหรับ
• การควบคุมการแสดงผลจำนวนมากในคลิกเดียว
• ซ่อนกลุ่มของวัตถุที่อยู่ในเลเยอร์เดียวกัน

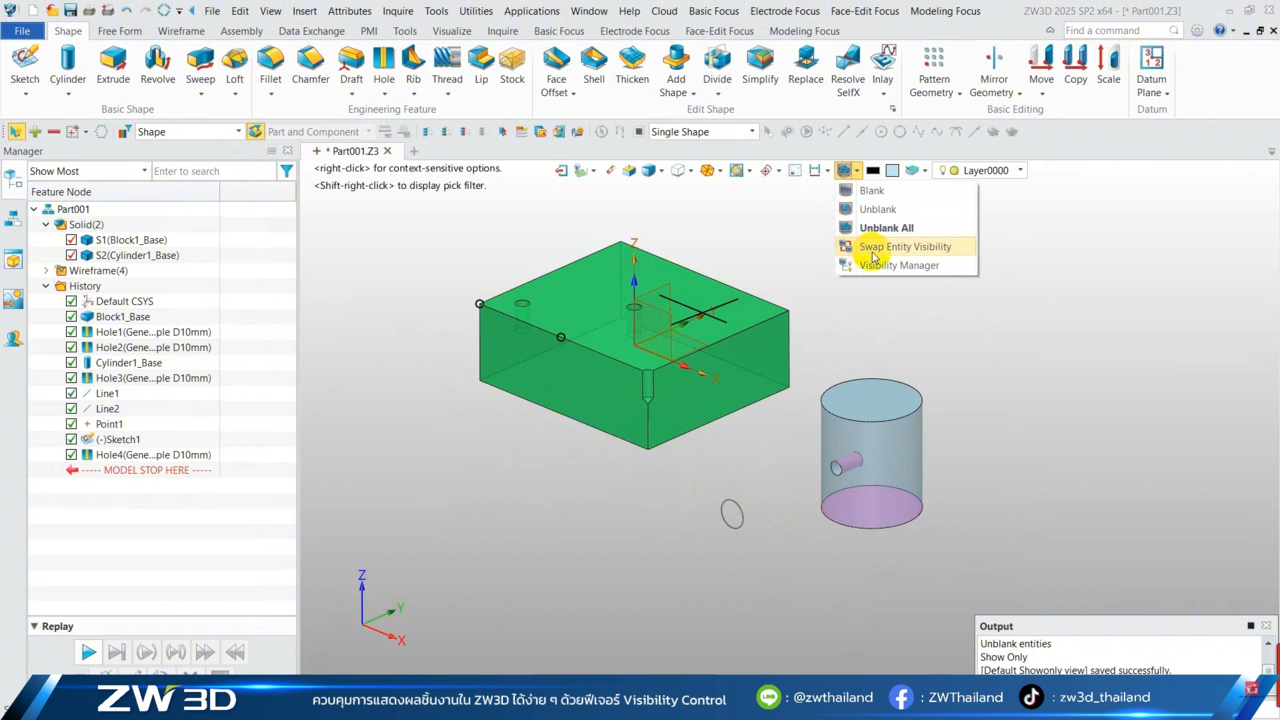

Swap Entity Visibility : การสลับการมองเห็น
ฟีเจอร์ Swap Entity Visibility ช่วยให้คุณสามารถสลับสถานะของวัตถุจาก “แสดง” เป็น “ซ่อน” หรือจาก “ซ่อน” เป็น “แสดง” ได้ทันที
วิธีใช้ :
-
• เลือกวัตถุที่ต้องการสลับสถานะ
-
• คลิกขวา > Swap Visibility
-
• ระบบจะเปลี่ยนสถานะจากซ่อน ↔ แสดง
จุดเด่น :
-
• สะดวกเมื่อทำงานกับโมเดลที่มีชิ้นส่วนจำนวนมาก
-
• เหมาะกับการตรวจสอบความถูกต้องของการวางตำแหน่ง

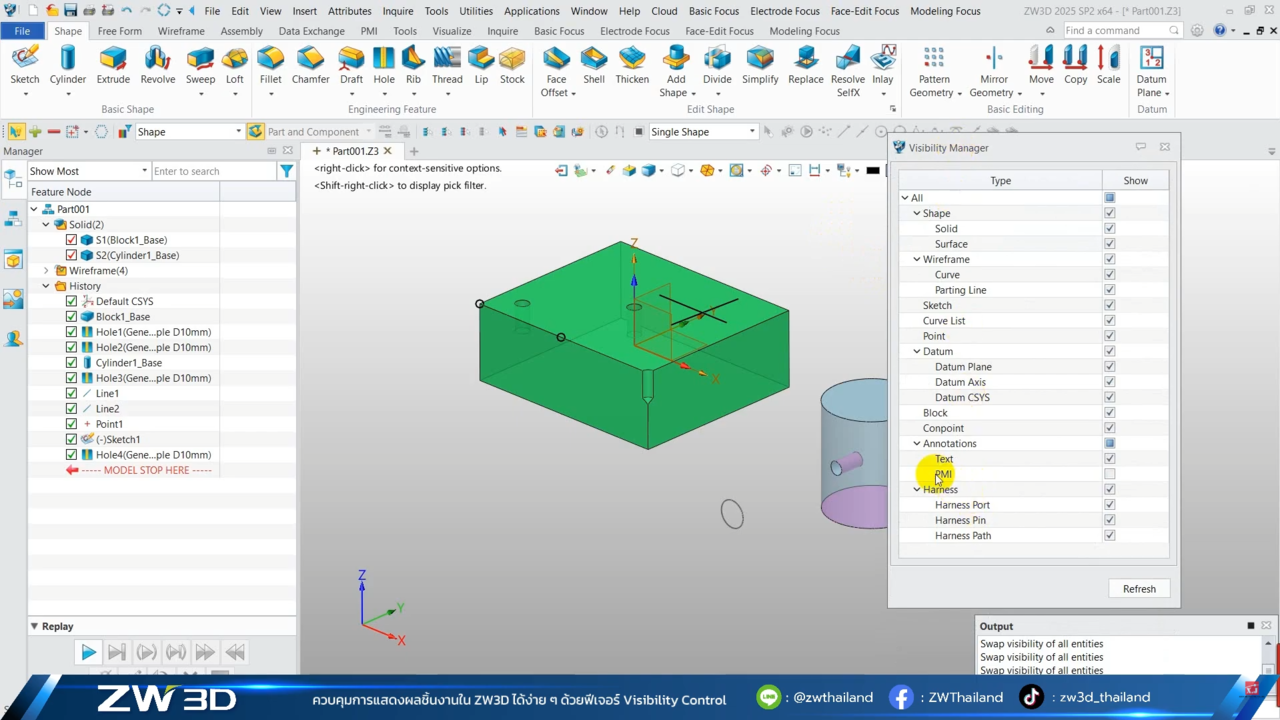

Visibility Manager : การควบคุมการมองเห็นแบบละเอียด
Visibility Manager คือเครื่องมือพิเศษใน ZW3D ที่ช่วยให้คุณควบคุมการแสดงผลขององค์ประกอบเฉพาะเจาะจงได้ เช่น PMI (Product and Manufacturing Information), Sketch, Axis, Datum Plane ฯลฯ
การใช้งาน Visibility Manager
-
– เปิดเมนู Tools > Visibility Manager
-
– เลือกหมวดหมู่ที่ต้องการควบคุม เช่น PMI
-
– เปิดหรือปิดการแสดงผลได้ด้วยการติ๊ก ✔️
ตัวอย่าง:
หากต้องการซ่อนข้อความขนาดหรือสัญลักษณ์ที่รบกวนสายตา ให้ไปที่หมวด PMI แล้วเอาติ๊กออก วัตถุเหล่านั้นจะถูกซ่อนทันที

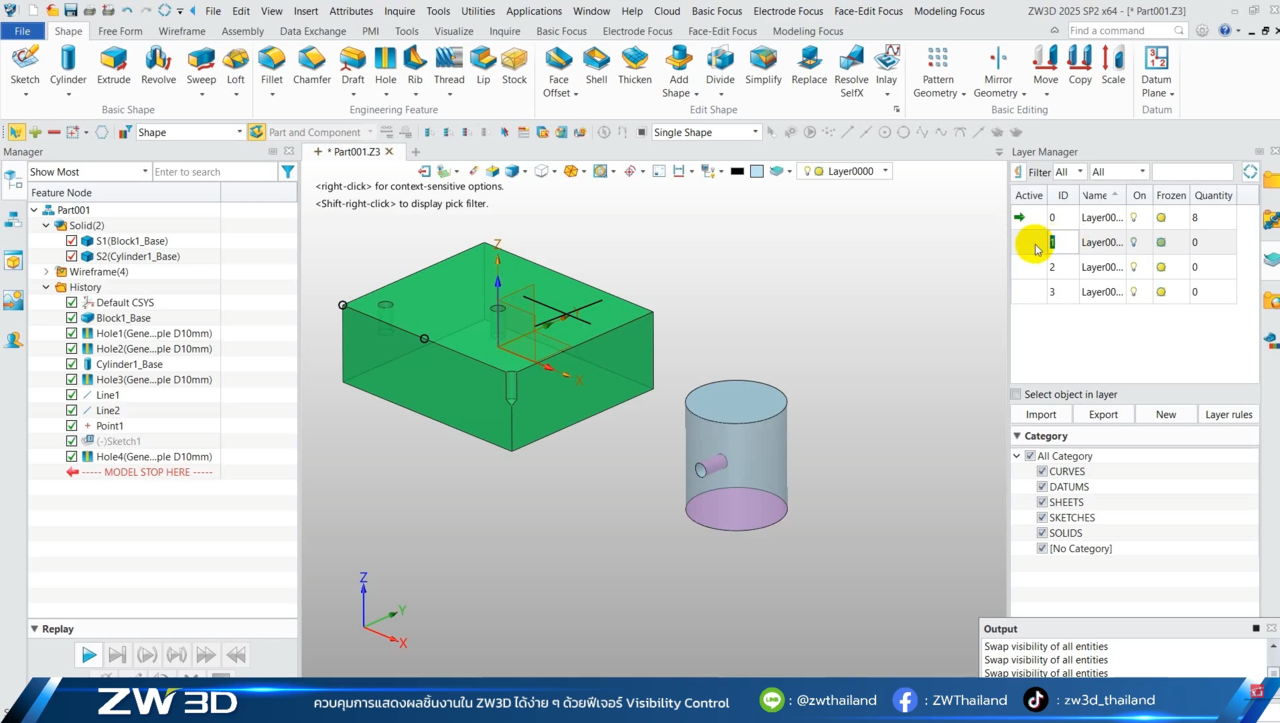

Layer Manager : การสร้างและจัดการเลเยอร์
Layer Manager ช่วยให้คุณสามารถจัดระเบียบโมเดลได้ดีขึ้น โดยแบ่งวัตถุออกเป็นกลุ่มตามเลเยอร์ที่คุณสร้างขึ้นเอง
วิธีสร้างเลเยอร์ใหม่:
-
1. คลิกขวาที่ Layer ใน Manager
-
2. เลือก New Layer
-
3. ตั้งชื่อเลเยอร์ และระบุคุณสมบัติ เช่น สี หรือสถานะซ่อน/แสดง
-
4. เมื่อสร้างเสร็จ ให้นำวัตถุไปไว้ในเลเยอร์นั้น
การซ่อนเลเยอร์:
ใช้วิธีเอาติ๊กออกที่หน้า Layer หรือใช้ Visibility Manager ก็ได้
” หากคุณยังไม่เคยใช้ Blank, Unblank, Visibility Manager หรือ Layer Manager อย่างจริงจัง บทความนี้เป็นจุดเริ่มต้นที่ดีที่จะทำให้คุณเข้าใจว่า Visibility Control สามารถเปลี่ยนประสบการณ์การทำงานใน ZW3D ให้มีประสิทธิภาพขึ้นได้อย่างไร”

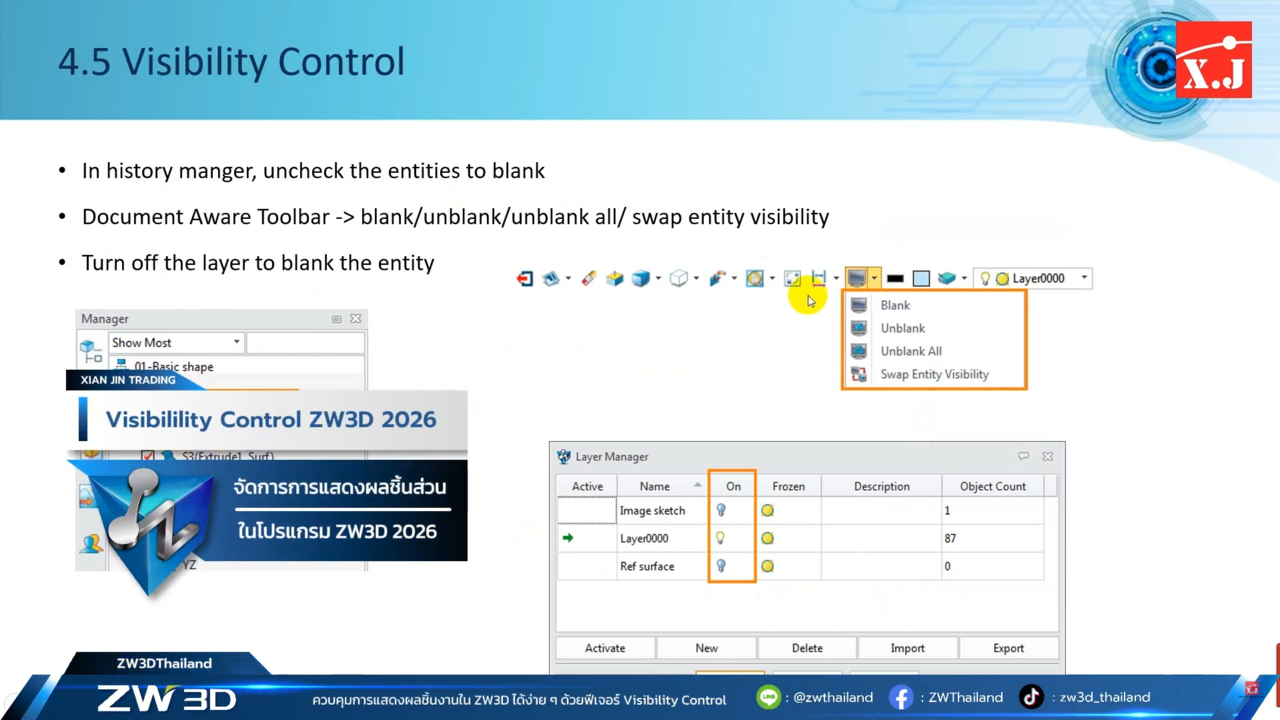

วิดีโอแนะนำ ZW3D Visibility Control
ไม่ว่าคุณจะเป็นวิศวกร หรือนักออกแบบ 3D ฟีเจอร์ Visibility Control จะช่วยให้คุณจัดการการแสดงผลของโมเดลได้ง่ายขึ้น ทำงานได้ชัดเจนขึ้น และลดความซับซ้อนในโปรเจกต์ — ดูวิดีโอนี้แล้วคุณจะเข้าใจว่าทำไมฟีเจอร์นี้ถึงสำคัญ
