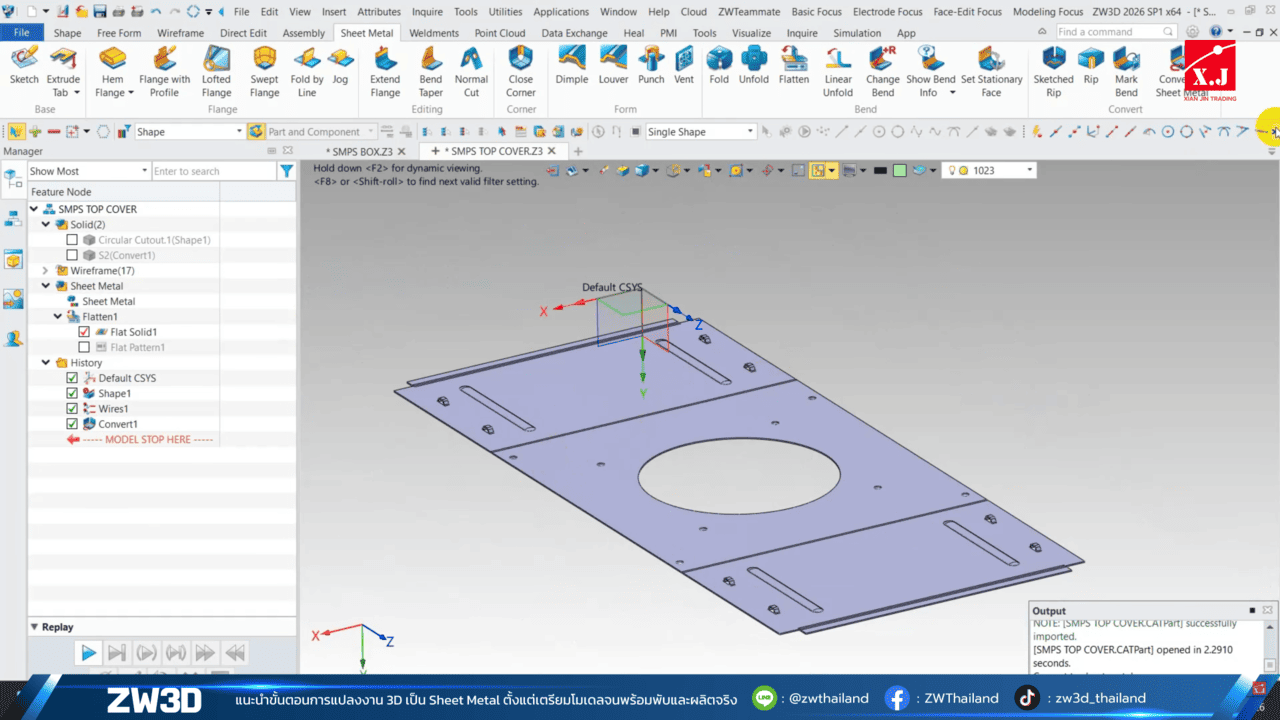

ZW3D Sheet Metal Design ในงานออกแบบชิ้นส่วนโลหะแผ่น (Sheet Metal) หนึ่งในขั้นตอนที่สำคัญที่สุดคือการแปลงโมเดล 3D ให้กลายเป็นงาน Sheet Metal ที่สามารถพับ คลี่ และนำไปผลิตได้จริง หลายคนอาจคุ้นเคยกับการเริ่มออกแบบจากคำสั่ง Sheet Metal โดยตรง แต่ในสถานการณ์การทำงานจริง มักพบว่าแบบ 3D ถูกออกแบบเสร็จไว้ก่อนแล้ว และจำเป็นต้องนำมา Convert 3D เป็น Sheet Metal เพื่อใช้งานต่อในขั้นตอนการผลิต

บทความนี้จะพาคุณไปรู้จักกับ ZW3D Sheet Metal Design และอธิบายแนวคิด รวมถึงขั้นตอนการ Convert 3D เป็น Sheet Metal อย่างเป็นระบบ ตั้งแต่การเตรียมโมเดล 3D ไปจนถึงการตรวจสอบความพร้อมของชิ้นงานสำหรับงานพับโลหะในโรงงานจริง

ZW3D Sheet Metal Design คืออะไร

โมดูลออกแบบงานโลหะแผ่นภายในโปรแกรม ZW3D ที่ถูกพัฒนาขึ้นมาเพื่องานอุตสาหกรรมโดยเฉพาะ รองรับทั้งการสร้างชิ้นงาน Sheet Metal ตั้งแต่เริ่มต้น และการแปลงโมเดล 3D ที่มีอยู่แล้วให้กลายเป็นงาน Sheet Metal ที่สามารถคลี่แผ่น (Flat Pattern) ได้อย่างแม่นยำ

จุดเด่นของ ZW3D Sheet Metal คือความสามารถในการทำงานกับ Solid 3D โดยตรง ผู้ใช้งานไม่จำเป็นต้องออกแบบชิ้นงานใหม่ทั้งหมด ช่วยลดเวลาในการทำงาน เพิ่มความถูกต้องของแบบ และลดความผิดพลาดที่อาจเกิดขึ้นในกระบวนการผลิตงานพับโลหะ

ทำไมต้อง Convert 3D เป็น Sheet Metal

ในงานจริง วิศวกรและผู้ออกแบบมักได้รับไฟล์ 3D จากหลายแหล่ง เช่น

• 1. ไฟล์โมเดลจากลูกค้า

• 2. ชิ้นงานที่ออกแบบจาก Part ธรรมดา

• 3. งานจากกระบวนการ Reverse Engineering

” หากไม่สามารถ Convert 3D เป็น Sheet Metal ได้โดยตรง จะต้องออกแบบใหม่ทั้งหมด ซึ่งใช้เวลานานและมีโอกาสเกิดความคลาดเคลื่อนสูง การใช้ ZW3D Sheet Metal Design จะช่วยให้คุณสามารถ “

• • กำหนดความหนาแผ่นโลหะได้อย่างถูกต้อง

• • ควบคุมค่า Bend Radius, Bend Allowance และ K-Factor

• • สร้าง Flat Pattern สำหรับตัดเลเซอร์ ปั๊ม หรือ CNC ได้ทันที

• • ลดความผิดพลาดก่อนส่งงานเข้าสู่กระบวนการผลิต

การเตรียมโมเดล 3D ก่อน Convert เป็น Sheet Metal

ก่อนเริ่มใช้คำสั่ง Convert ใน ZW3D Sheet Metal ควรตรวจสอบโมเดล 3D ให้พร้อม เพื่อให้การแปลงเป็น Sheet Metal เป็นไปอย่างราบรื่น โดยมีจุดสำคัญดังนี้

1. โมเดลต้องเป็น Solid ปิดสนิท (Closed Solid)

ชิ้นงานต้องไม่มีผิวเปิดหรือ Surface ที่ขาดหาย หากเป็น Surface Model ควรแปลงให้เป็น Solid ก่อน

2. ความหนาของชิ้นงานต้องสม่ำเสมอ

งาน Sheet Metal จำเป็นต้องมีความหนาเท่ากันทั้งชิ้น หากโมเดลมีความหนาไม่เท่ากัน ZW3D อาจไม่สามารถ Convert เป็น Sheet Metal ได้อย่างถูกต้อง

3. รูปทรงต้องเหมาะกับงานพับโลหะ

ควรหลีกเลี่ยง Geometry ที่ไม่สามารถพับได้จริง เช่น Undercut หรือรูปทรง Freeform ที่ซับซ้อนเกินไป ซึ่งไม่เหมาะกับกระบวนการขึ้นรูปโลหะแผ่น

ขั้นตอน Convert 3D เป็น Sheet Metal ใน ZW3D

ข้อดีของการใช้ ZW3D Sheet Metal ในงานพับโลหะ

“หากคุณต้องการเพิ่มประสิทธิภาพในการออกแบบ ลดระยะเวลาในการทำงาน และลดข้อผิดพลาดในงานพับโลหะ การเรียนรู้การ Convert 3D เป็น Sheet Metal ด้วย ZW3D ถือเป็นทางเลือกที่คุ้มค่า และเหมาะกับงานอุตสาหกรรมอย่างแท้จริง”

คำถามที่พบบ่อย (FAQ)
