ออกแบบแม่พิมพ์ ด้วยคำสั่ง Stock และ Trim ในโปรแกรม ZW3D

ออกแบบแม่พิมพ์ เป็นกระบวนการที่สำคัญในงานผลิตที่ต้องการความแม่นยำสูง โดยเฉพาะในการผลิตชิ้นงานจากวัสดุพลาสติกหรือโลหะ โปรแกรม ZW3D เป็นเครื่องมือที่ใช้ในการออกแบบ CAD/CAM ที่ช่วยให้การสร้างแม่พิมพ์มีความง่ายและมีประสิทธิภาพสูง บทความนี้จะเน้นการใช้คำสั่ง Stock และ Trim ในการออกแบบแม่พิมพ์ พร้อมเทคนิคที่ช่วยให้การออกแบบแม่พิมพ์ของคุณสมบูรณ์แบบ

Line Support

ความสำคัญของการ ออกแบบแม่พิมพ์ ใน ZW3D

การออกแบบแม่พิมพ์ (Mold Design) เป็นส่วนสำคัญในกระบวนการผลิต ซึ่งเกี่ยวข้องกับการขึ้นรูปวัสดุ เช่น พลาสติกหรือโลหะ โปรแกรม ZW3D มีฟีเจอร์ที่ช่วยให้นักออกแบบสามารถสร้างแม่พิมพ์ได้อย่างง่ายดาย พร้อมด้วยเครื่องมือที่ช่วยเพิ่มประสิทธิภาพในการออกแบบและการผลิตแม่พิมพ์

การใช้ ZW3D ในงานออกแบบแม่พิมพ์

1: รองรับการออกแบบแม่พิมพ์ทั้งแบบพิมพ์ผู้ (Core) และพิมพ์เมีย (Cavity)

2: มีเครื่องมือสำหรับการเตรียมชิ้นงาน เช่น Stock และ Trim

3: เชื่อมต่อกับกระบวนการผลิตผ่านโมดูล CAM ได้อย่างไร้รอยต่อ

คำสั่ง Stock การสร้างชิ้นงานตั้งต้น

ความหมายของ Stock ในการออกแบบแม่พิมพ์

คำสั่ง Stock ใช้ในการสร้างชิ้นงานตั้งต้นที่เป็นบล็อกวัสดุ เพื่อเตรียมสำหรับการสร้างแม่พิมพ์ คำสั่งนี้ช่วยให้สามารถกำหนดขอบเขตการทำงานก่อนที่จะแบ่งออกเป็นพิมพ์ผู้และพิมพ์เมีย และยังช่วยในการเพิ่มความหนาเผื่อสำหรับการตัดแต่งในกระบวนการผลิตต่อไป

เปิดไฟล์โมเดล 3D

เลือกโมเดลหลัก: เริ่มต้นด้วยการเปิดไฟล์โมเดล 3D ของชิ้นงานที่คุณต้องการนำมาออกแบบแม่พิมพ์

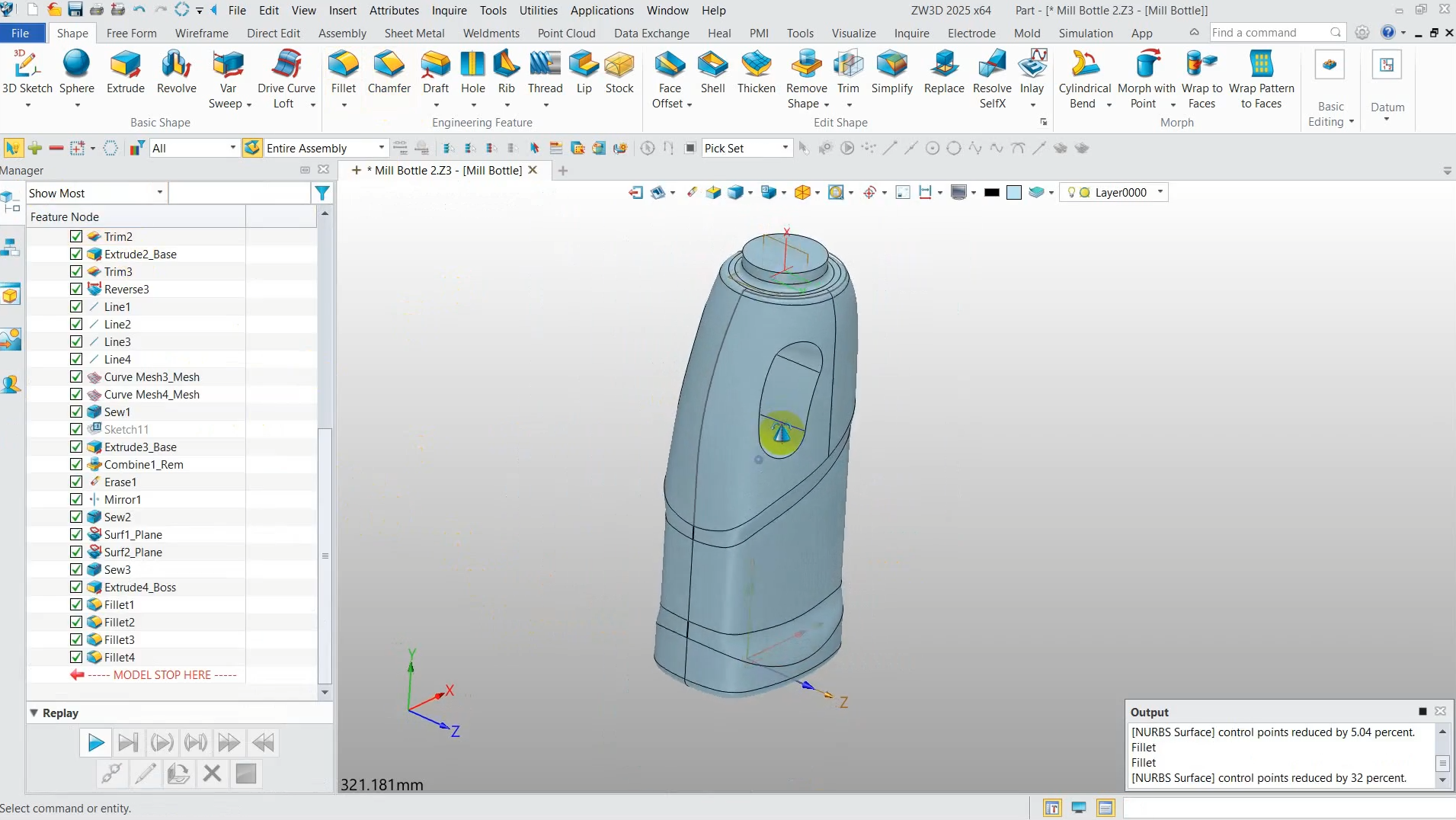

ตรวจสอบโมเดลเพื่อให้แน่ใจว่ามีความสมบูรณ์และพร้อมสำหรับการใช้งาน เช่น การปิดผิวงาน (Surface) หรือการกำหนดขนาดที่ถูกต้อง

โมเดลนี้จะเป็นต้นแบบที่ใช้ในการสร้างแม่พิมพ์ผู้ (Core) และแม่พิมพ์เมีย (Cavity) ในขั้นตอนถัดไป

สร้าง Stock

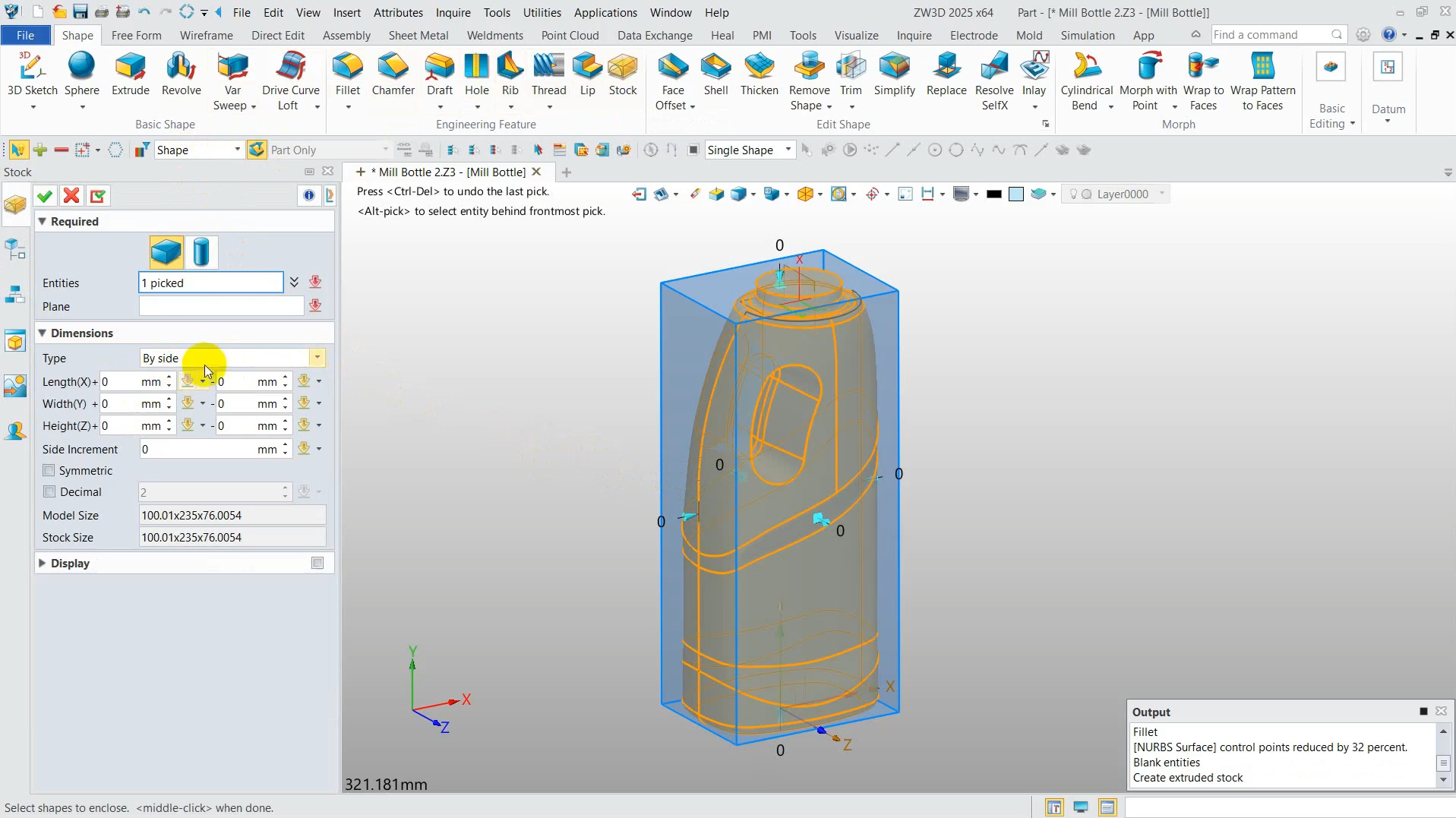

ไปที่เมนู Shape > Stock ในโปรแกรม ZW3D เพื่อเริ่มต้นสร้าง Stock

ตั้งค่าขนาดของ Stock โดยการใส่ค่าพารามิเตอร์สำหรับเพิ่มความหนาของบล็อกวัสดุตามแกน X, Y, Z เช่น ความกว้าง ความยาว และความสูง เพื่อให้ Stock ครอบคลุมชิ้นงานต้นแบบอย่างเหมาะสม

ปรับแต่งขนาด Stock

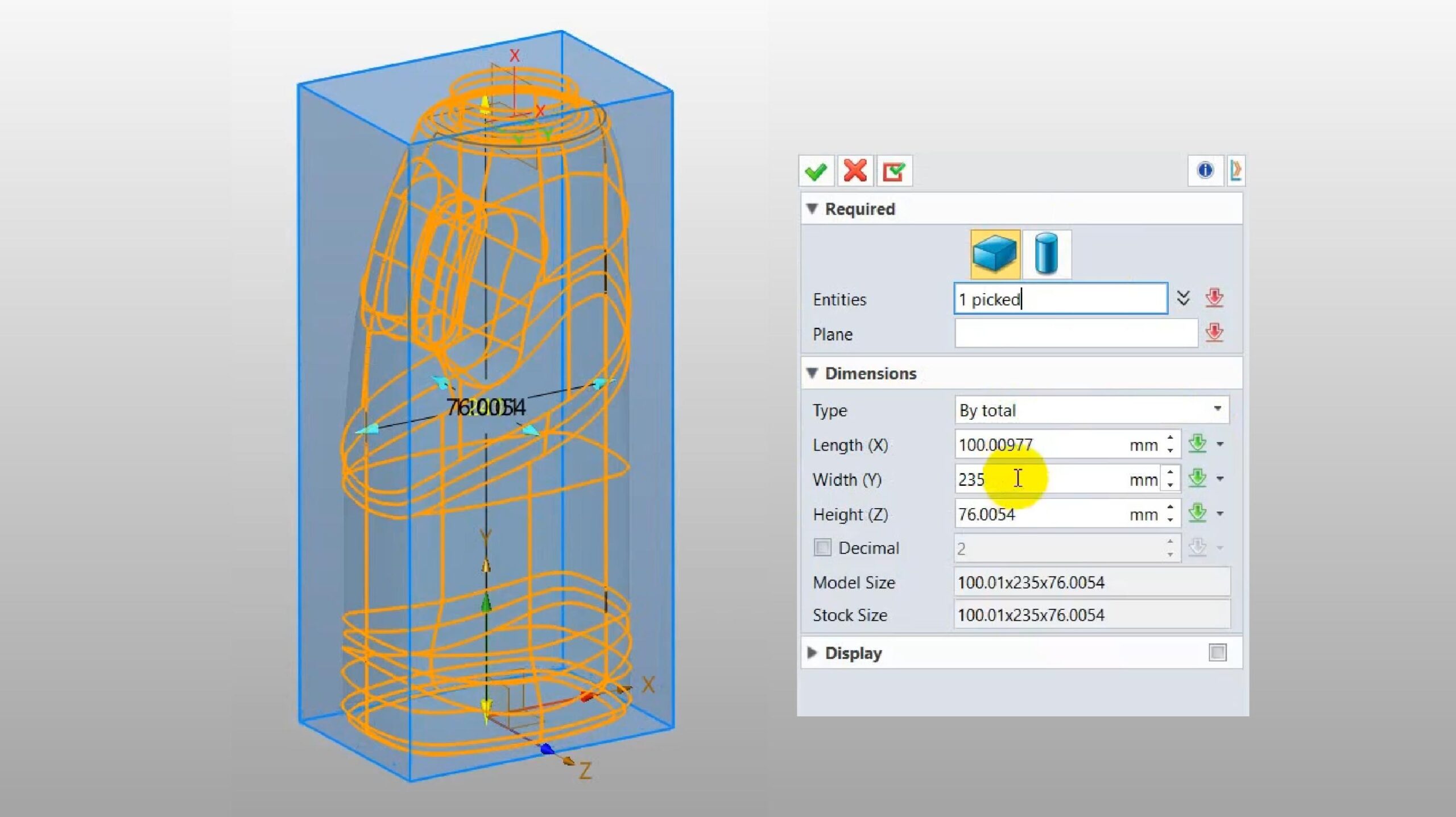

กำหนดขนาด Stock : ไปที่ส่วน Dimensions เพื่อกำหนดขนาดของ Stockในช่อง Type เลือกว่าจะปรับขนาดเพิ่มทีละด้านหรือปรับทั้งสองด้านพร้อมกัน

ตั้งค่าขนาด Width (y) : กำหนดความกว้าง Height (z): กำหนดความสูง Length (x): กำหนดความยาว ใส่ค่าตัวเลขเพื่อเพิ่มหรือลดขนาดในแต่ละแกน

ยืนยันคำสั่ง : เมื่อปรับขนาดเสร็จ ให้คลิกที่เครื่องหมายถูกเพื่อบันทึกและยืนยันการตั้งค่า

คำสั่ง Trim การแบ่งแม่พิมพ์ผู้และเมีย

ฟังก์ชัน Trim ช่วยในการแยกชิ้นส่วนของแม่พิมพ์ผู้และแม่พิมพ์เมีย โดยใช้เส้นขอบหรือพื้นผิวที่กำหนดไว้ในการแบ่งแยกแม่พิมพ์

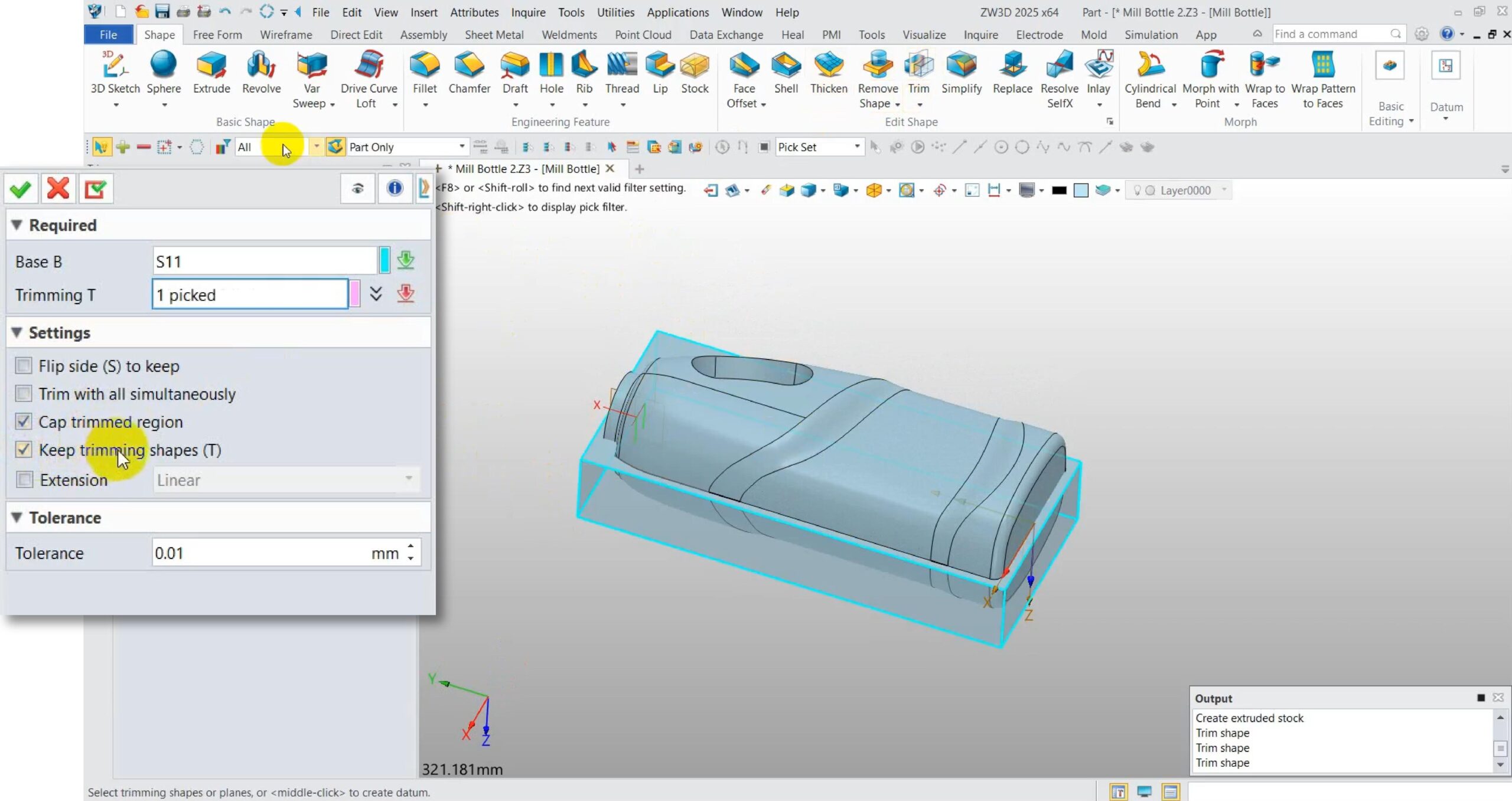

ใช้คำสั่ง Trim เพื่อกำหนดการแบ่งชิ้นงาน

Base (B) : เลือกชิ้นงานหลักที่ต้องการตัดแบ่ง

Trimming (T) : กำหนดมุมหรือทิศทางการตัดตามแกน X หรือ Y

ตั้งค่าการเก็บชิ้นงาน : คลิกเลือก Keep trimming region หากต้องการเก็บส่วนที่ถูกตัดไว้

ยืนยันคำสั่ง : เมื่อตั้งค่าทุกอย่างเสร็จ คลิกเครื่องหมายถูกเพื่อบันทึกการตัดแบ่ง

” การใช้คำสั่ง Stock และ Trim ใน ZW3D ทำให้การออกแบบแม่พิมพ์แม่นยำและรวดเร็ว สามารถปรับแต่งแม่พิมพ์ให้เหมาะสมกับการผลิตจริง ด้วยฟังก์ชันครบครันของ ZW3D นักออกแบบมั่นใจได้ว่าแม่พิมพ์จะมีคุณภาพสูงและใช้งานได้จริง ช่วยเพิ่มประสิทธิภาพในการออกแบบและลดเวลาในการพัฒนาผลิตภัณฑ์ใหม่อย่างมืออาชีพ “

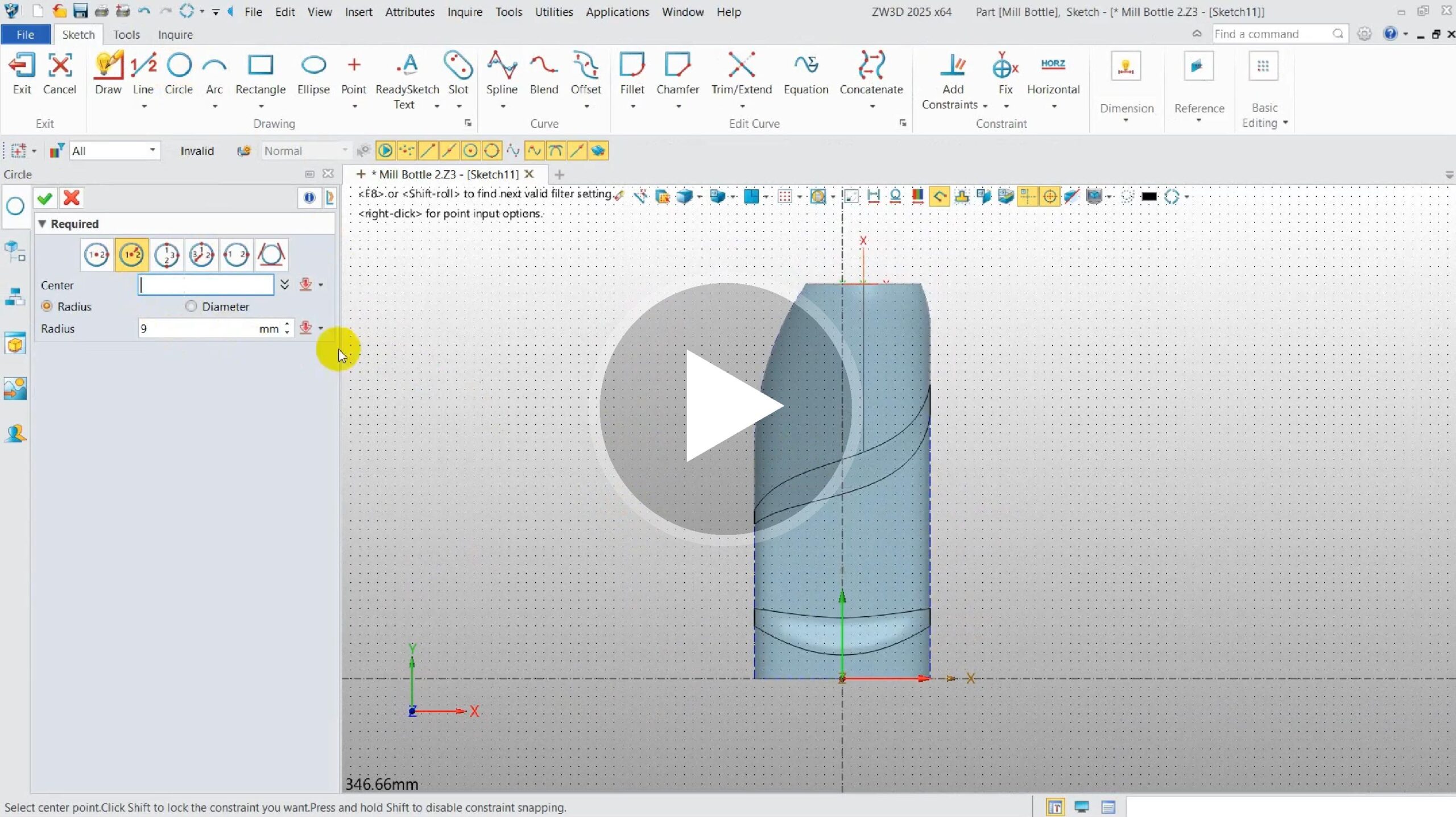

วิดีโอ ออกแบบแม่พิมพ์ ด้วยคำสั่ง Stock และ Trim

• ในวิดีโอนี้เราจะแนะนำการใช้คำสั่ง Stock และ Trim ในการออกแบบแม่พิมพ์ใน ZW3D ซึ่งจะช่วยให้คุณสร้างแม่พิมพ์ที่มีความแม่นยำและประสิทธิภาพสูง คำสั่ง Stock ใช้สร้างชิ้นงานตั้งต้น ส่วนคำสั่ง Trim ช่วยแบ่งแม่พิมพ์ผู้และเมีย สำหรับการผลิตที่แม่นยำมากขึ้น

คำถามที่พบบ่อย (FAQs)

แม่พิมพ์ (MOLD) คืออะไรในกระบวนการผลิต?

แม่พิมพ์ (MOLD) คืออุปกรณ์ที่ใช้ในการหล่อวัสดุ เช่น พลาสติกหรือโลหะ โดยวัสดุเหล่านี้จะถูกฉีดเข้าไปในแม่พิมพ์เพื่อให้ได้รูปทรงที่ต้องการ โดยการออกแบบแม่พิมพ์มีความสำคัญในการกำหนดคุณภาพของผลิตภัณฑ์ที่ได้

ออกแบบแม่พิมพ์ใน ZW3D ช่วยให้การผลิตมีประสิทธิภาพมากขึ้นได้อย่างไร?

จำลองการออกแบบแม่พิมพ์ใน ZW3D ช่วยให้การสร้างแม่พิมพ์มีความแม่นยำและรวดเร็ว โดยโปรแกรมนี้มีเครื่องมือที่ช่วยในการวิเคราะห์และจำลองกระบวนการผลิต ซึ่งช่วยลดเวลาและค่าใช้จ่ายในการพัฒนาแม่พิมพ์ที่มีคุณภาพ นอกจากนี้ การใช้งานคำสั่ง Stock และ Trim ยังช่วยเพิ่มความแม่นยำในการออกแบบแม่พิมพ์ได้อย่างมาก โดยคำสั่งเหล่านี้ช่วยในการตัดแต่งชิ้นงานและปรับรูปทรงของแม่พิมพ์ให้เหมาะสมกับกระบวนการผลิต ทำให้ได้ผลลัพธ์ที่แม่นยำและตรงตามความต้องการมากยิ่งขึ้น

การออกแบบแม่พิมพ์ใน ZW3D ช่วยลดเวลาในการผลิตได้อย่างไร?

ZW3D ช่วยลดเวลาในการออกแบบแม่พิมพ์โดยการใช้เครื่องมือที่ช่วยในการสร้างแม่พิมพ์อย่างรวดเร็วและมีความแม่นยำ เช่น เครื่องมือสำหรับการวิเคราะห์และจำลองกระบวนการผลิต ซึ่งช่วยลดการทดลองและข้อผิดพลาดในการผลิต

ใช้คำสั่ง Stock และ Trim สามารถช่วยลดข้อผิดพลาดในการผลิตแม่พิมพ์ได้อย่างไร?

คำสั่ง Stock และ Trim ช่วยให้ การออกแบบแม่พิมพ์ เป็นไปอย่างแม่นยำและลดข้อผิดพลาดในการผลิต โดยเฉพาะการแบ่งแม่พิมพ์ที่ชัดเจน ซึ่งช่วยป้องกันปัญหาการประกบแม่พิมพ์ที่ไม่พอดี
