ZW3D Structure

รวมฟังก์ชันเกี่ยวกับการออกแบบ Structure

ในบทความนี้เราจะพูดถึงฟังก์ชันสำคัญในการออกแบบโครงสร้างใน ZW3D Structure ซึ่งประกอบด้วยการสร้างโมเดล 3 มิติ การเข้ามุมที่ช่วยปรับรูปทรงให้เรียบร้อยและเหมาะสม, การสร้างฐานรับความแข็งแรงที่รองรับโครงสร้างได้อย่างมั่นคง, บทความจะนำเสนอวิธีการใช้งานฟังก์ชันเหล่านี้อย่างละเอียด เพื่อให้ผู้อ่านสามารถนำไปประยุกต์ใช้ในงานออกแบบได้อย่างมีประสิทธิภาพ

เริ่มต้นโปรเจกต์ใหม่

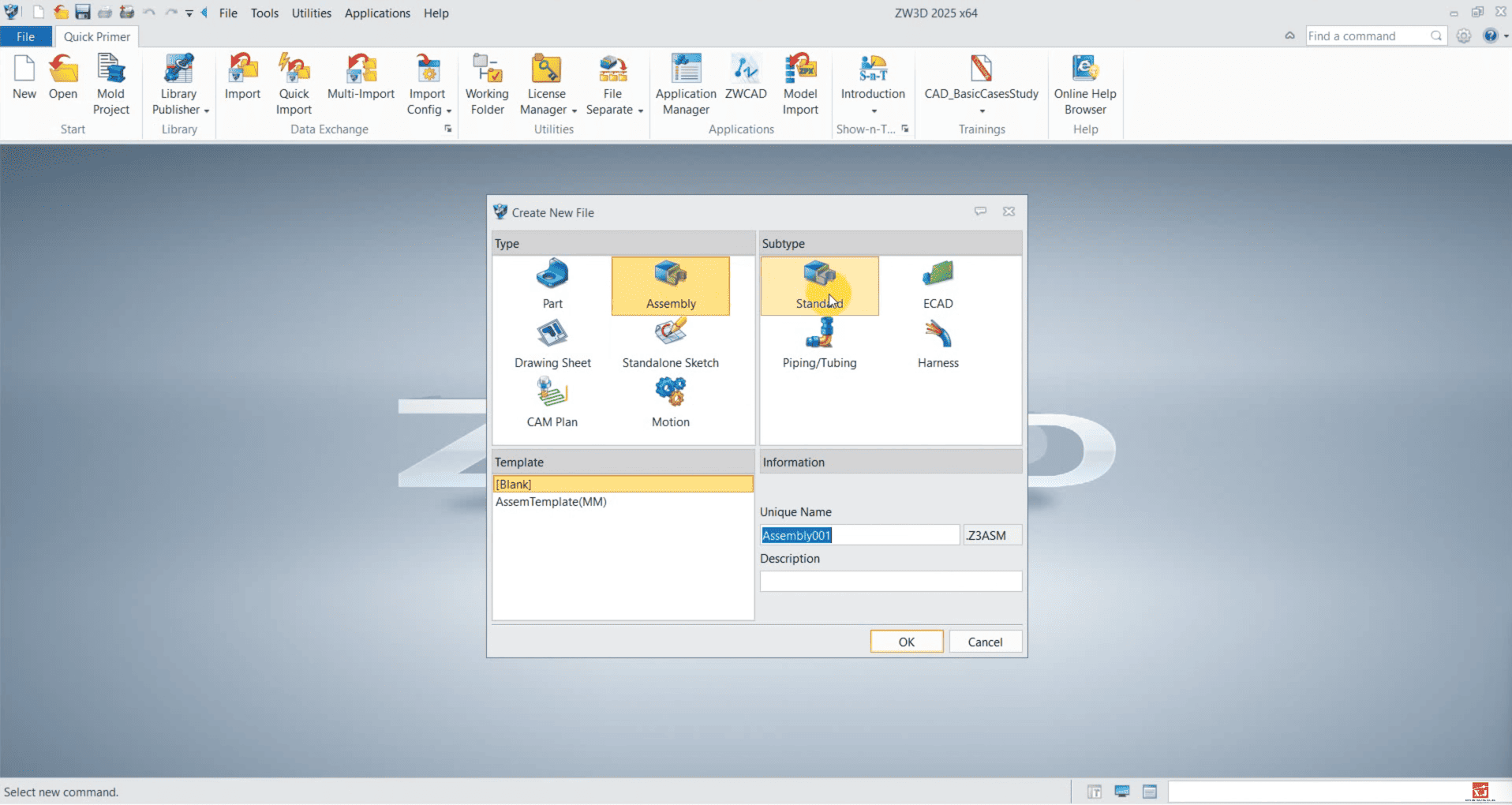

• เปิดโปรแกรม ZW3D แล้วไปที่ File > New เพื่อสร้างไฟล์ใหม่

• เลือกรูปแบบไฟล์ที่จะใช้ Assembly > Standard

* อ่านบทความเกี่ยวกับการสร้างไฟล์, เปิดไฟล์อะไรได้บ้างใน ZW3D

Structural Member

เครื่องมือที่ใช้สำหรับการสร้างและจัดการโครงสร้างในโมเดล 3 มิติ เช่น คาน เสา และชิ้นส่วนโครงสร้างอื่น ๆ โดยอัตโนมัติ ซึ่งเหมาะสำหรับการออกแบบงานที่ต้องการความแข็งแรงและความมั่นคงของโครงสร้าง

สร้างชิ้นส่วนโครงสร้างอัตโนมัติ:

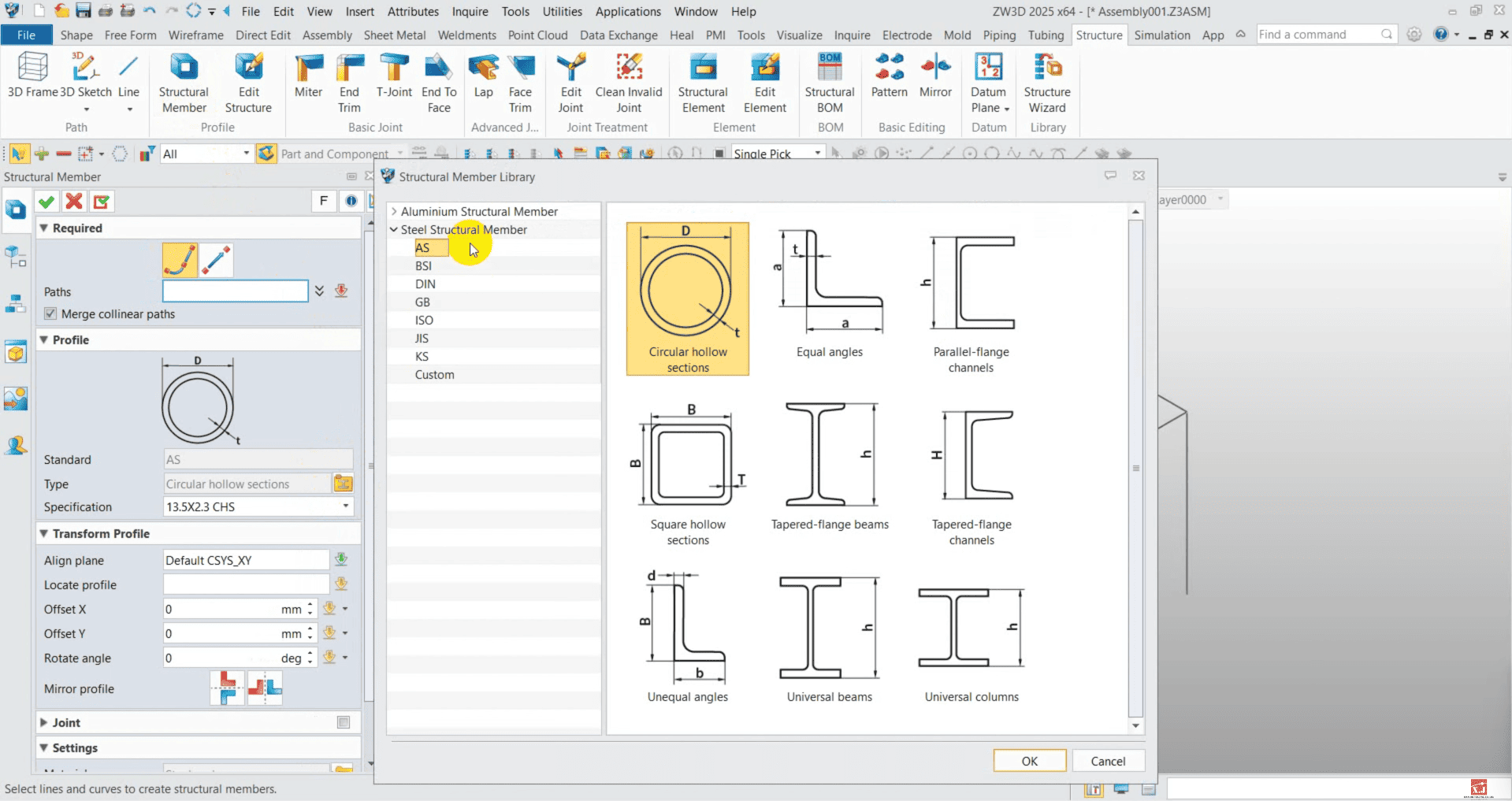

• คุณสามารถเลือกโปรไฟล์มาตรฐาน (Standard Profiles) ของโครงสร้าง เช่น ท่อกลม (Circular Hollow Sections), เหล็กกล่อง (Rectangular Sections) หรือโปรไฟล์อื่น ๆ จากข้อมูลมาตรฐาน

• โปรแกรมจะช่วยสร้างชิ้นส่วนตามที่กำหนด เช่น การกำหนดเส้นทาง (Path) สำหรับโครงสร้างที่ต้องการ

การเข้ามุมแบบอัตโนมัติ

ฟังก์ชันสำหรับจัดการการเข้ามุมแบบอัตโนมัติที่ช่วยในการเชื่อมต่อระหว่างชิ้นส่วนโครงสร้างที่ตัดกันได้อย่างแม่นยำ และเมื่อมีการเชื่อมต่อกันแบบตัว T ฟังก์ชันนี้จะช่วยในการจัดตำแหน่งชิ้นส่วนและปรับแต่งให้การเข้ามุมของโครงสร้างเรียบร้อย

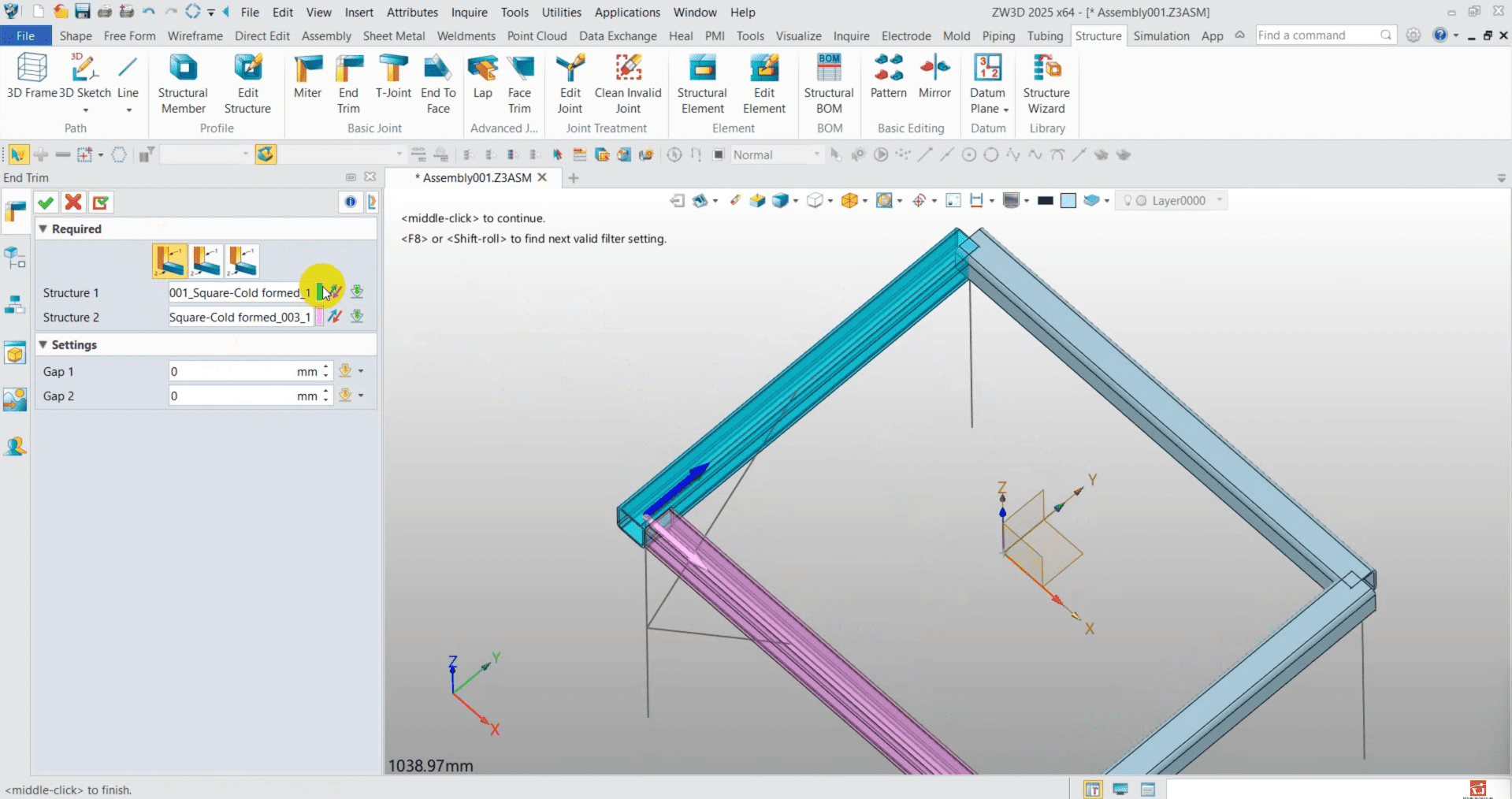

End Trim

• End Trim จะตัดปลายของชิ้นส่วนโครงสร้างให้พอดีกับจุดที่ต้องการเชื่อมต่อกับชิ้นส่วนอื่น ทำให้ได้การเชื่อมต่อที่แนบสนิทและแข็งแรง

• กรณีที่มีเสา คาน หรือชิ้นส่วนใดมาตัดกัน ระบบจะช่วยปรับปลายชิ้นส่วนให้ตรงตามรูปแบบที่ต้องการ เช่น การตัดให้เข้ามุม การตัดเฉียง หรือตัดให้เรียบเพื่อให้ตรงกับชิ้นส่วนที่เข้ามุม

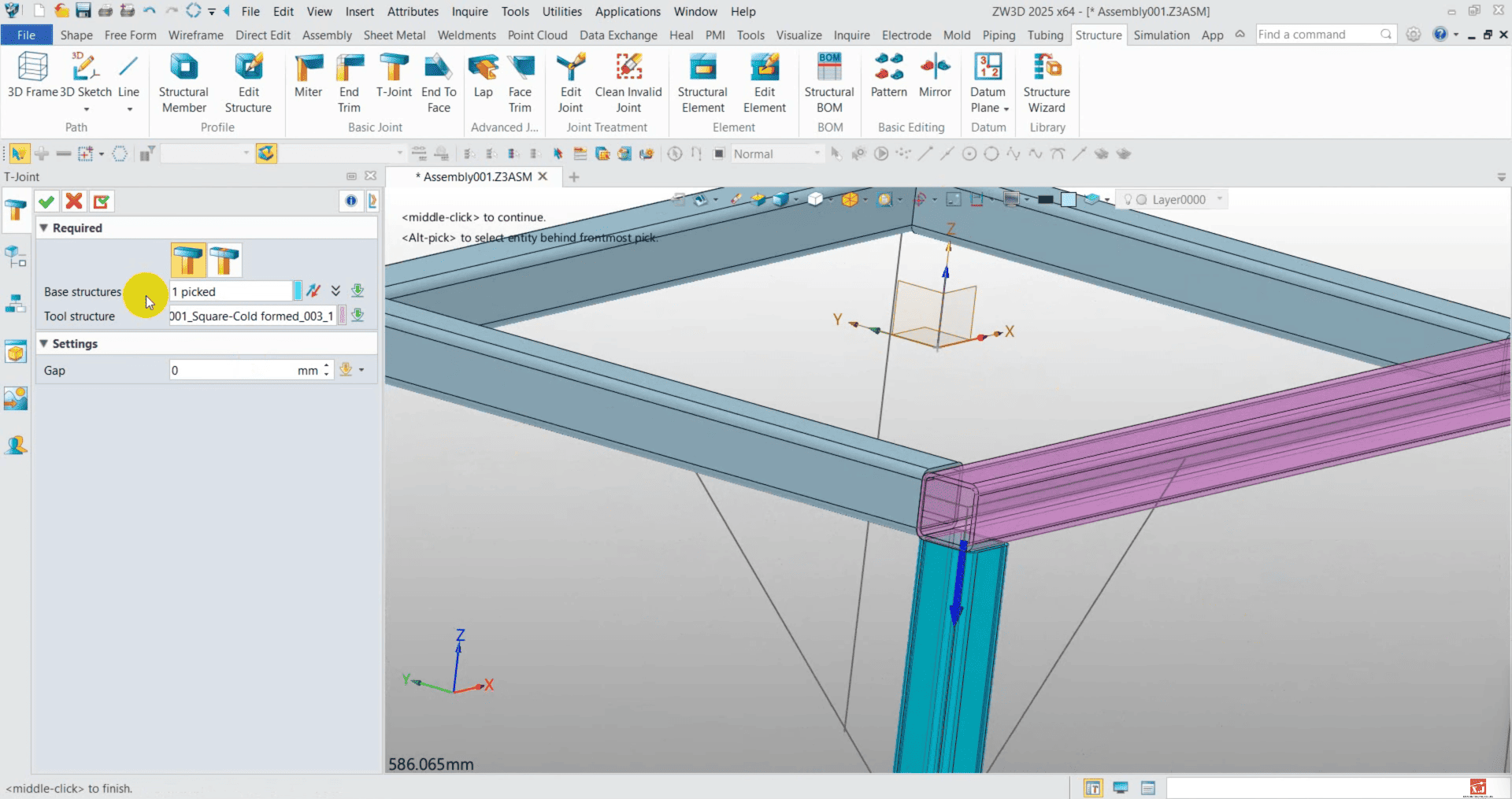

T-Joint

• ช่วยในการออกแบบและเชื่อมต่อชิ้นส่วนสองชิ้นให้เชื่อมต่อกันในมุมตั้งฉาก (90 องศา)

• เหมาะสำหรับการสร้างโครงสร้างที่ต้องการการรับน้ำหนักที่ดี เช่น คานและเสาตั้งตรงในโครงสร้างอาคาร

การปิดหน้ากล่องเหล็กและสร้างฐานรับน้ำหนัก

Structure Element ใน ZW3D เป็นฟังก์ชันที่ช่วยออกแบบองค์ประกอบของโครงสร้าง 3 มิติ โดยเฉพาะงานที่เกี่ยวกับการปิดหน้ากล่องเหล็กและการสร้างฐานรับน้ำหนัก ซึ่งมีความสำคัญต่อการออกแบบที่แข็งแรงและคงทนในงานวิศวกรรมต่าง ๆ

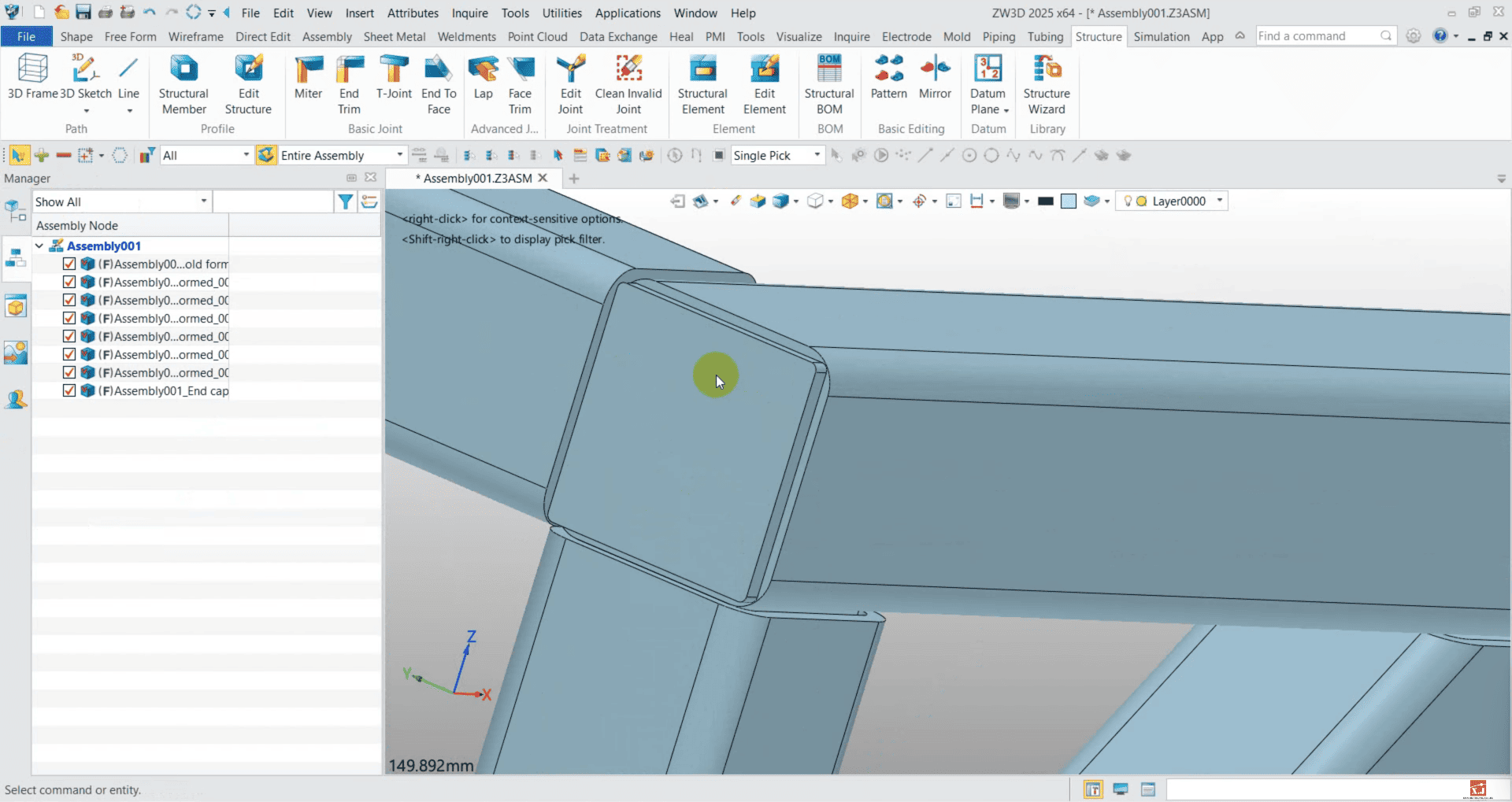

ปิดหน้ากล่องเหล็ก

• ออกแบบโครงสร้างเหล็กหรือโปรไฟล์เหล็กกล่อง (Box Profile) ฟังก์ชันนี้ช่วยให้คุณสามารถสร้างแผ่นปิดที่ปลายหรือด้านข้างของกล่องเหล็กได้อย่างง่ายดาย เพื่อให้โครงสร้างสมบูรณ์และเพิ่มความแข็งแรง

• การปิดหน้ากล่องเหล็กทำให้โครงสร้างมีความปลอดภัยยิ่งขึ้น โดยช่วยลดการเกิดความเสียหายหรือการสึกกร่อนที่เกิดจากการเปิดปลายเหล็ก

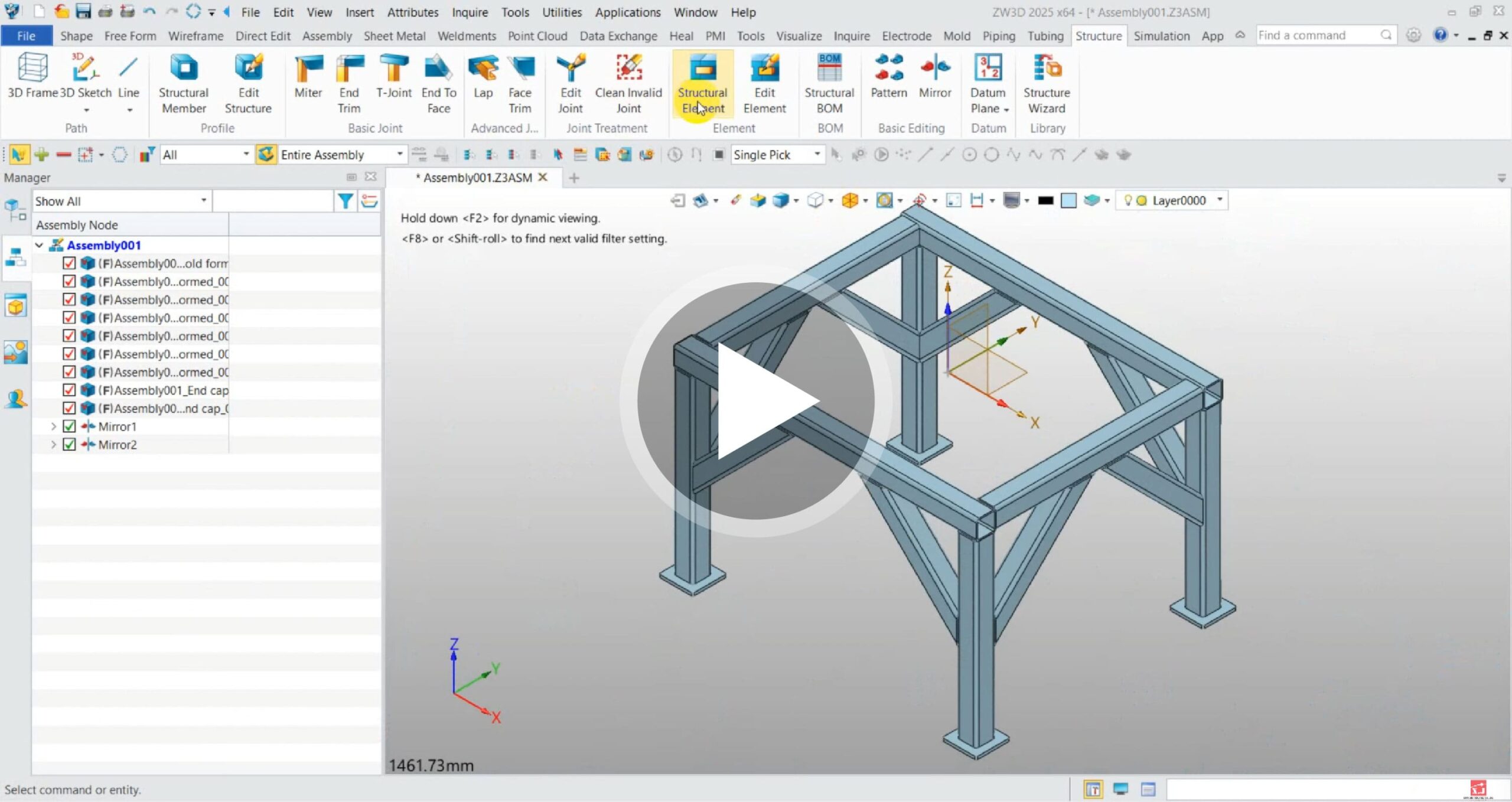

สร้างฐานรับน้ำหนัก

• ฟังก์ชันที่ช่วยให้คุณออกแบบ ฐานรับน้ำหนัก ที่แข็งแรง ซึ่งรองรับโครงสร้างหลัก เช่น เสา คาน หรือชิ้นส่วนอื่น ๆ ที่มีการรับแรงสูง

• การใช้ฐานที่เหมาะสมช่วยกระจายแรงและลดความเสี่ยงในการเกิดการเสียหายที่เกิดจากน้ำหนักมากเกินไปในจุดเดียว

สรุปฟังก์ชั่นต่างๆเกี่ยวกับ Structure

การทำงาน Structure ในโปรแกรม ZW3D มีเครื่องมือที่ครบครันสำหรับการออกแบบโครงสร้าง 3 มิติอย่างมืออาชีพ ด้วยฟังก์ชันที่ครอบคลุมตั้งแต่การสร้างโมเดล การจัดการชิ้นส่วนโครงสร้าง การเข้ามุมแบบอัตโนมัติ ไปจนถึงการปิดหน้ากล่องเหล็กและการสร้างฐานรับน้ำหนัก ทั้งหมดนี้ช่วยให้กระบวนการออกแบบเป็นไปอย่างมีประสิทธิภาพและมั่นคง นำไปสู่ผลงานที่มีคุณภาพสูงพร้อมใช้งานในหลากหลายอุตสาหกรรม
